Introducción
En el ámbito de la gestión térmica, es fundamental garantizar que los equipos se mantengan dentro de los rangos de temperatura óptimos. Esto es especialmente cierto en el caso de los sistemas informáticos de alto rendimiento, los dispositivos médicos y otras aplicaciones industriales en las que el sobrecalentamiento puede provocar fallos en el sistema o una reducción de la eficiencia. Las placas frías y los tubos de calor son dos tecnologías destacadas entre las diversas soluciones de gestión térmica disponibles. Comprender las diferencias entre estas soluciones es esencial para tomar decisiones de compra informadas.
Este artículo tiene como objetivo ofrecer una comparación detallada de las placas frías y los tubos de calor, abarcando sus definiciones, principios de funcionamiento, aplicaciones, ventajas y desventajas. Al final, comprenderá mejor qué solución se adapta mejor a sus necesidades.
Comprensión de las placas frías
Definición de placas frías

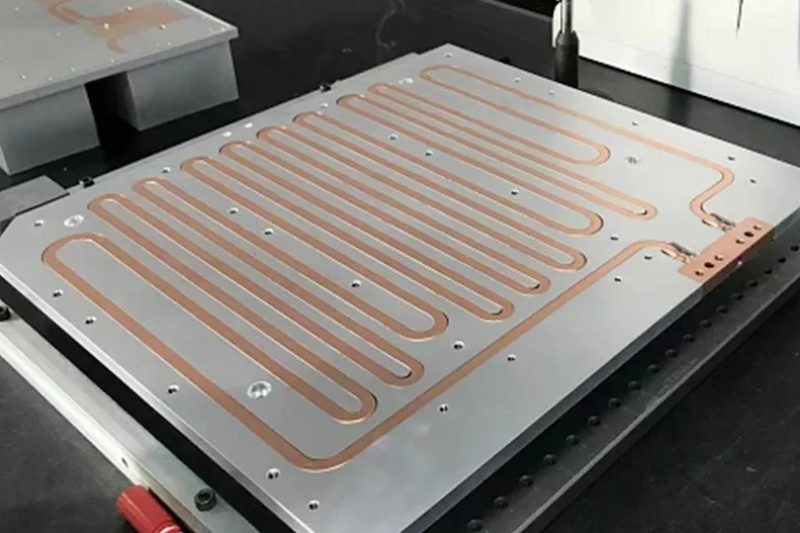

Una placa fría es un intercambiador de calor que elimina el calor de los componentes electrónicos y otros dispositivos generadores de calor. Por lo general, consiste en una placa metálica plana por la que circula un fluido refrigerante, que absorbe el calor de los componentes acoplados y lo disipa del sistema. Las placas frías se pueden clasificar en diferentes tipos según sus mecanismos de enfriamiento, como placas frías enfriadas por aire y placas frías enfriadas por líquido.
Principio de funcionamiento
Las placas frías proporcionan una interfaz térmica directa entre la fuente de calor y el fluido refrigerante. El calor generado por los componentes se conduce a través de la placa metálica hacia el fluido circulante. En el caso de una placa fría líquida, una bomba hace circular un refrigerante a través de la placa, lo que mejora la eficiencia de transferencia de calor. Esta configuración eliminó de manera eficaz las altas cargas de calor de las áreas compactas, lo que la hace ideal para aplicaciones exigentes.
Aplicaciones comunes
Las placas frías se utilizan ampliamente en diversas industrias debido a su alta capacidad de enfriamiento y versatilidad. Algunas aplicaciones típicas incluyen:
- Centros de datos:Se utiliza para enfriar servidores y otros equipos informáticos de alto rendimiento.
- Dispositivos médicos:Garantiza el funcionamiento estable de equipos de diagnóstico e imágenes médicas.
- Equipo industrial:Proporciona refrigeración para dispositivos electrónicos de potencia y otras máquinas que generan mucho calor.
Entendiendo los tubos de calor
Definición de tubos de calor
Los tubos de calor son dispositivos de gestión térmica que transfieren calor a través de la evaporación y condensación de un fluido de trabajo. Por lo general, son tubos sellados y herméticos al vacío llenos de una pequeña cantidad de líquido. Los tubos de calor son conocidos por su funcionamiento pasivo, lo que significa que no requieren energía externa.
Principio de funcionamiento
El funcionamiento de un tubo de calor se basa en el cambio de fase del fluido de trabajo. Cuando se aplica calor a un extremo del tubo (la sección del evaporador), el fluido que se encuentra en el interior absorbe el calor y se vaporiza. El vapor viaja luego al extremo más frío del tubo (la sección del condensador), donde libera el calor y se condensa nuevamente en un líquido. El líquido regresa a la sección del evaporador por acción capilar o gravedad, completando el ciclo. Este eficiente mecanismo de transferencia de calor permite que los tubos de calor transporten calor a distancias relativamente largas con una caída mínima de temperatura.
Aplicaciones comunes
Los tubos de calor se utilizan habitualmente en aplicaciones que requieren una transferencia de calor pasiva y fiable. Algunos usos típicos son:
- Portátiles y dispositivos móviles:Proporciona refrigeración para CPU y GPU sin soluciones de refrigeración activas.
- Naves espaciales y satélites:Transfiere calor en un entorno de gravedad cero donde los métodos de enfriamiento convencionales son ineficaces.
- Equipos de Telecomunicaciones:Garantiza la estabilidad y longevidad de los componentes electrónicos en la infraestructura de red.
Diferencias críticas entre placas frías y tubos de calor
Diseño y Estructura
Las placas frías y los tubos de calor difieren significativamente en su diseño y estructura física. Las placas frías suelen consistir en una placa metálica plana con canales internos para la circulación de fluidos, lo que requiere bombas y tuberías adicionales para los sistemas refrigerados por líquido. Por el contrario, los tubos de calor son simples tubos sellados que aprovechan la acción capilar y el cambio de fase, lo que los hace compactos y no requieren mantenimiento.
Mecanismos de transferencia de calor
El mecanismo principal de transferencia de calor de una placa fría implica la conducción directa al fluido refrigerante, que luego circula para disipar el calor. Las placas frías líquidas, en particular, ofrecen una alta conductividad térmica debido al enfriamiento efectivo que proporciona el líquido. Por otro lado, los tubos de calor utilizan el calor latente de vaporización y condensación del fluido de trabajo, lo que permite una transferencia de calor eficiente a largas distancias con una resistencia térmica mínima.
Eficiencia y rendimiento
En cuanto a la eficiencia y el rendimiento, las placas frías generalmente ofrecen una mayor capacidad de enfriamiento y pueden soportar mayores cargas térmicas. Esto las hace adecuadas para aplicaciones de alta potencia donde se requiere una disipación de calor significativa. Los tubos de calor, si bien son eficientes en escenarios específicos, tienen limitaciones en su capacidad de transferencia de calor y son más adecuados para aplicaciones con cargas térmicas moderadas y donde se prefiere la refrigeración pasiva.
Escalabilidad y flexibilidad
Las placas de refrigeración, especialmente las diseñadas por fabricantes especializados, ofrecen una mayor escalabilidad y se pueden personalizar para adaptarse a requisitos y configuraciones específicos. Esta flexibilidad las hace ideales para una amplia gama de aplicaciones. Los tubos de calor, aunque versátiles, tienen diseños fijos y son menos adaptables a necesidades de refrigeración complejas.
Ventajas y Desventajas de la Cirugía de
Ventajas de las placas frías
Las placas frías, especialmente las placas frías de líquido, ofrecen varias ventajas:
- Alta capacidad de enfriamiento:Las placas frías son muy eficientes para disipar grandes cantidades de calor, lo que las hace adecuadas para aplicaciones de alto rendimiento y alta potencia.
- Versatilidad:Se pueden personalizar para adaptarse a diversas formas y tamaños, lo que los hace adaptables a diferentes requisitos de refrigeración.
- Enfriamiento de precisión:Las placas frías proporcionan enfriamiento localizado, apuntando a fuentes de calor específicas con alta precisión.
- Fiabilidad:Diseñados por reconocidos fabricantes de placas frías, estos sistemas son robustos y confiables, y garantizan un rendimiento constante a lo largo del tiempo.
Desventajas de las placas frías
A pesar de sus ventajas, las placas frías tienen algunos inconvenientes:
- Complejidad:El diseño y la integración de placas de enfriamiento líquido involucran bombas, tuberías y sistemas de gestión de refrigerante.
- Costo:Pueden ser costosos de implementar, especialmente en configuraciones personalizadas.
- Mantenimiento:Las placas de enfriamiento líquido requieren un mantenimiento regular para garantizar que el sistema de enfriamiento funcione de manera eficiente y para evitar fugas o degradación del refrigerante.
Ventajas de los tubos de calor
Los tubos de calor también tienen varias ventajas notables:
- Operación pasiva:Los tubos de calor no requieren energía externa ni partes móviles, lo que los hace altamente confiables y libres de mantenimiento.
- Diseño compacto:Su estructura compacta permite una fácil integración en entornos con limitaciones de espacio.
- Eficiencia: Los tubos de calor proporcionan una transferencia de calor eficiente a largas distancias con una resistencia térmica mínima, lo que es ideal para enfriar componentes distribuidos dentro de un sistema.
- Durabilidad:Generalmente son duraderos y pueden funcionar eficazmente en diversas orientaciones y condiciones ambientales.
Desventajas de los tubos de calor
Sin embargo, los tubos de calor también tienen limitaciones:
- Capacidad limitada de transferencia de calor:Los tubos de calor pueden no ser adecuados para aplicaciones que requieren la disipación de cargas de calor extremadamente altas.
- Fragilidad:Los tubos sellados pueden ser delicados y propensos a dañarse si se manipulan incorrectamente.
- Diseños fijos:Los tubos de calor son menos flexibles en la personalización que las placas frías, lo que limita su adaptabilidad a necesidades específicas.
Elegir la solución adecuada
Factores a considerar
A la hora de decidir entre una placa fría y un tubo de calor hay que tener en cuenta varios factores:
- Requisitos de Solicitud:Evalúe las necesidades de enfriamiento específicas de su aplicación, incluida la cantidad de calor a disipar y las limitaciones espaciales.
- Presupuesto:Considere el costo inicial y los gastos de mantenimiento a largo plazo asociados con cada solución de enfriamiento.
- Limitaciones de espacio:Evalúe el espacio disponible para la solución de enfriamiento y si es necesario un diseño compacto.
- Condiciones ambientales:Tenga en cuenta el entorno operativo, como la presencia de gravedad (importante para los tubos de calor) y el potencial de vibración o estrés mecánico.
Recomendaciones específicas de la aplicación
Para aplicaciones de alta potencia, como centros de datos o equipos industriales, donde es necesario disipar una cantidad considerable de calor, una placa de refrigeración líquida diseñada por un fabricante de placas de refrigeración de buena reputación puede ser la mejor opción. Estos sistemas ofrecen una gran capacidad de refrigeración y precisión, lo que garantiza una gestión térmica eficiente.
Los tubos de calor pueden ser más adecuados para aplicaciones que requieren refrigeración pasiva y confiable, como computadoras portátiles, dispositivos móviles o componentes aeroespaciales. Su diseño compacto y su funcionamiento pasivo los hacen ideales para entornos donde el mantenimiento es complicado o poco práctico.
Tendencias e innovaciones futuras
El campo de la gestión térmica está en constante evolución y surgen nuevas tecnologías e innovaciones. Los avances en la ciencia de los materiales y la ingeniería están dando lugar al desarrollo de soluciones de refrigeración más eficientes y compactas. Por ejemplo, se están estudiando sistemas híbridos que combinan los beneficios de las placas frías y los tubos de calor para proporcionar una gestión térmica aún más eficaz. Mantenerse informado sobre estas tendencias puede ayudarle a tomar decisiones mejor fundamentadas a la hora de seleccionar una solución de refrigeración.
Conclusión
Comprender las diferencias entre las placas frías y los tubos de calor es fundamental para seleccionar la solución de gestión térmica adecuada. Las placas frías, en particular las líquidas, ofrecen una gran capacidad de refrigeración y precisión, lo que las hace ideales para aplicaciones exigentes. Por otro lado, los tubos de calor proporcionan una refrigeración pasiva y fiable para aplicaciones con cargas térmicas moderadas.
