Los nuevos sistemas energéticos se enfrentan a un gran problema: generan un calor intenso durante su funcionamiento. Las baterías, los inversores y las pilas de combustible pueden sobrecalentarse bajo cargas elevadas, poniendo en riesgo su seguridad. Imagine una batería que se ralentiza o activa alarmas al calentarse. Las placas frías ofrecen una forma moderna de mantener los componentes fríos y estables.
Una placa fría líquida es un intercambiador de calor plano equipado con canales que se monta directamente sobre baterías o módulos de energía y bombea refrigerante a través de pasajes internos para extraer el calor de manera eficiente, mantener temperaturas uniformes y evitar el descontrol térmico en vehículos eléctricos, sistemas de almacenamiento de energía y electrónica de potencia.
¿Te imaginas una batería soportando los abrasadores días de verano sin un solo punto de calor? ¿Y si un simple cambio en el diseño de la placa de enfriamiento permitiera una carga más rápida, una mayor vida útil y una seguridad total? Veamos cómo.
Fundamentos de las placas frías: cómo funcionan (y por qué son importantes)
¿Qué es una placa fría?
Una placa fría es un intercambiador de calor metálico plano con canales de fluido integrados. Se coloca directamente sobre componentes calientes, como baterías o módulos de potencia. La superficie metálica de la placa absorbe el calor de los componentes. En su interior, el refrigerante fluye por estos canales. El calor se transfiere del metal al fluido.
Si te preguntas si una placa fría supera a un disipador de calor estándar, esto es lo que debes saber: las placas frías utilizan refrigeración líquida, que transfiere el calor mucho más rápido que el aire.
Cómo funciona el circuito de refrigeración líquida
En un circuito de refrigeración líquida, una bomba impulsa el refrigerante hacia la placa fría. El fluido se calienta al circular por los canales. El refrigerante caliente sale de la placa y se dirige a un radiador o enfriador. El radiador disipa el calor al aire. El fluido enfriado regresa a la bomba.
- La bomba hace circular el fluido a través del sistema.
- La placa fría absorbe el calor del componente.
- El radiador libera calor fuera del circuito.
Las placas frías superan la refrigeración por aire en sistemas de alta potencia. Ofrecen:
- Tasas de transferencia de calor más altas que los ventiladores y las aletas.
- Control uniforme de temperatura en todas las superficies.
- Funcionamiento más silencioso y con menos volumen.

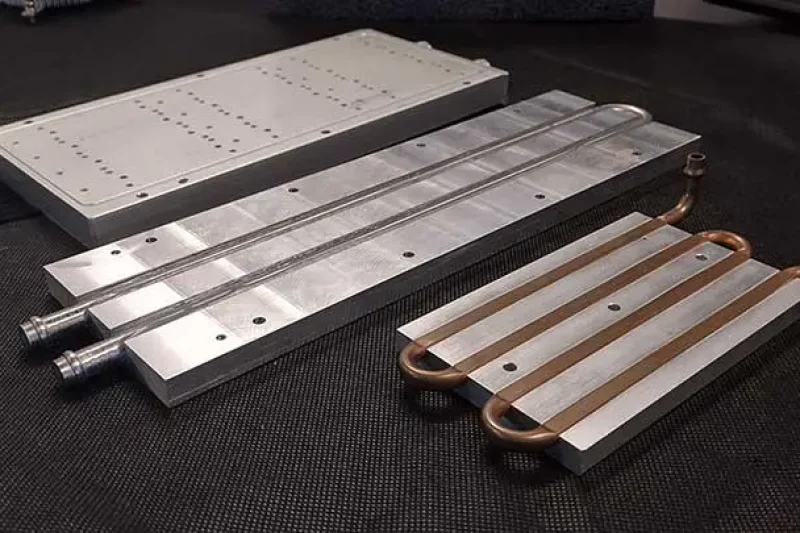

Principales tipos de placas frías utilizadas en el sector de las nuevas energías (comparación de diseños y métodos)
No todas las placas frías funcionan de la misma manera. Los ingenieros eligen entre varios diseños para satisfacer las necesidades de refrigeración. Cuatro tipos principales predominan en la industria. Cada uno tiene su propio método de fabricación, ventajas y aplicaciones principales.
| Tipo de placa fría | Método de fabricación | Características principales | Aplicaciones comunes |
|---|---|---|---|
| Hidroformado (estampado) | Láminas metálicas estampadas (hidroconformadas) soldadas entre sí |
|
Placas de baterías para vehículos eléctricos, grandes módulos de almacenamiento de energía |
| Canal extruido | Perfiles de aluminio extruido con canales internos |
|
Tubos laterales de batería, chasis de inversor fotovoltaico, accionamientos de motor |
| FSW (soldadura por fricción y agitación) | Mitades mecanizadas por CNC unidas mediante soldadura por fricción y agitación |
|
Bandejas de baterías de gran tamaño, unidades de potencia aeroespaciales, sistemas de pilas de combustible |
| Mecanizado (CNC) | Canales fresados en placa sólida, sellados con tapa. |
|
Sistemas de I+D, pilas de combustible personalizadas, prototipos de convertidores eólicos |
Placas frías hidroformadas (estampadas)
Las placas hidroformadas utilizan láminas metálicas estampadas y prensadas en forma de canal. Los ingenieros las sueldan o trenzan para sellar las vías de refrigeración. Si se pregunta si son aptas para la producción en masa, esto es lo que debe saber. Estas placas son más económicas en grandes volúmenes y se enfrían uniformemente sobre una superficie plana. Muchos paquetes de baterías de vehículos eléctricos utilizan placas hidroformadas bajo los conjuntos de celdas. Su resistencia y contacto uniforme ayudan a mantener las celdas de la batería a la misma temperatura.
Placas frías de canal extruido
Las placas extruidas se fabrican a partir de aluminio forjado a través de una matriz moldeada para formar canales. Los fabricantes cortan los perfiles a la longitud deseada y sellan los extremos. Este proceso proporciona rutas de refrigerante simples y continuas, ideales para aplicaciones de potencia media. Los inversores solares y los controladores de motores suelen utilizar placas extruidas en sus camisas de refrigeración. Ofrecen un equilibrio entre coste y rendimiento, y se adaptan a espacios largos y estrechos.
Placas frías soldadas por fricción y agitación (FSW)
Las placas FSW unen dos mitades mecanizadas con una herramienta giratoria que "remueve" los bordes metálicos. Esta soldadura de estado sólido crea una costura tan resistente como el propio metal. Los equipos eligen la FSW para sistemas sometidos a alta presión o vibración. Estas placas se encuentran en grandes bastidores de baterías, módulos de energía aeroespacial y pilas de combustible de hidrógeno. Sus uniones a prueba de fugas brindan a los ingenieros confianza en entornos hostiles.
Placas frías mecanizadas (CNC)
El mecanizado CNC talla los canales de refrigerante directamente en un bloque metálico sólido. Los fabricantes atornillan una cubierta para sellar las rutas. Este método permite a los diseñadores colocar los canales exactamente donde el calor es más intenso. Las placas mecanizadas destacan en prototipos o proyectos de bajo volumen, como pilas de combustible personalizadas o pruebas de convertidores de turbinas eólicas. Son más caras, pero ofrecen soluciones precisas y únicas.
Otras variantes y diseños emergentes
Además de los cuatro tipos principales, las placas híbridas combinan métodos para un rendimiento extremo. Las placas de microcanales con aletas adheridas o soldadas utilizan canales muy finos para mejorar la transferencia de calor. Algunos equipos exploran placas compuestas con mezclas de aluminio y grafito para reducir el peso. Estas opciones son ideales para drones, aeronaves y otros nuevos sistemas de energía sensibles al peso.
Aplicaciones en el sector de las nuevas energías
Vehículos eléctricos y vehículos de nueva energía
Los vehículos eléctricos dependen de una refrigeración eficaz de la batería para mantener la autonomía y la seguridad. Las placas de refrigeración se ubican debajo de los módulos de la batería o junto a las celdas. Eliminan el calor durante la carga rápida y la aceleración intensa. Si te preguntas si las placas de refrigeración mejoran el rendimiento de los vehículos eléctricos, esto es lo que debes saber: mantienen las celdas entre 20 y 40 °C, lo que prolonga la vida útil de la batería y evita el sobrecalentamiento.
- Placas frías planas bajo módulos prismáticos
- Placas tubulares serpentinas junto a celdas cilíndricas
- Tipos de fluidos: mezclas de agua y glicol o aceites dieléctricos
Los fabricantes de automóviles prefieren placas ligeras estampadas o extruidas para la producción en masa. Los modelos de alta gama pueden usar placas FSW para mayor resistencia bajo presión.
Sistemas de almacenamiento de energía de batería (BESS)
Los sistemas de almacenamiento de energía a escala de red almacenan energía renovable para su uso posterior. Estos grandes bastidores de baterías generan calor durante los ciclos de carga y descarga. Las placas frías se colocan entre las filas de módulos o debajo de las bandejas. Canalizan el refrigerante para mantener cada celda a una temperatura segura.
- Placas estampadas planas para un enfriamiento uniforme
- Bloques modulares que se conectan en serie
- Bucles redundantes para la confiabilidad del sistema
Si se pregunta cómo prevenir el descontrol térmico en BESS, las placas frías ofrecen una solución activa. Garantizan una disipación uniforme del calor y simplifican el mantenimiento con conexiones de desconexión rápida. Los operadores pueden monitorear las temperaturas de entrada y salida para detectar problemas a tiempo.
Inversores solares fotovoltaicos
Los inversores solares convierten la CC de los paneles en CA para la red eléctrica. Los inversores de alta potencia pueden calentarse bajo una luz solar intensa. Las placas frías se conectan a los módulos IGBT o MOSFET para disipar el calor rápidamente. Esto mantiene una alta eficiencia del inversor durante las horas punta del mediodía.
- Placas de canal extruidas para módulos largos
- Placas de microcanales soldadas en inversores compactos
- Fácil integración en armarios exteriores.
Si se pregunta si las placas frías son compatibles con los inversores solares, esto es lo que debe saber. La refrigeración líquida puede aumentar el tiempo de funcionamiento del inversor y reducir el ruido del ventilador. También permite diseños de gabinetes más compactos sin disipadores de calor voluminosos.
Sistemas de turbinas eólicas
Las turbinas eólicas albergan la electrónica de potencia y los generadores en la góndola. Estas piezas generan calor que puede acortar la vida útil de los componentes. Las placas frías se montan en las unidades convertidoras y los núcleos de los transformadores. Estas canalizan el refrigerante a un intercambiador de calor dentro de la torre de la turbina.
- Placas FSW para resistencia a las vibraciones
- Superficies de aluminio protegidas contra la corrosión
- Circuitos de refrigerante de circuito cerrado para mayor confiabilidad
Si se pregunta cómo mantener refrigerados los componentes electrónicos de la turbina en el mar, las placas frías son la solución. Manejan los cambios de presión y el movimiento constante.
Pilas de combustible de hidrógeno
Las pilas de combustible generan energía eléctrica mediante reacciones químicas. Este proceso produce calor que debe mantenerse dentro de límites seguros. Placas frías se instalan entre las celdas para gestionar este calor. Mantienen una temperatura uniforme en la pila para una máxima eficiencia.
- Placas estampadas delgadas para pilas ligeras
- Placas mecanizadas para prototipos personalizados
- Refrigerante dieléctrico para aislamiento eléctrico
Si se pregunta si las placas frías funcionan en los sistemas de pilas de combustible, esto es lo que debe saber. Previenen los puntos calientes que pueden dañar las capas de la membrana. Al circular el refrigerante uniformemente, prolongan la vida útil de la pila y aumentan la potencia de salida.
Otros productos electrónicos de potencia
Además de los vehículos y el almacenamiento, muchos dispositivos electrónicos de potencia utilizan placas frías. Los cargadores de vehículos eléctricos, los SAI y los rectificadores de telecomunicaciones generan calor bajo carga. Las placas frías se fijan a módulos semiconductores o bloques de alimentación para mantenerlos fríos.
- Placas extruidas en estaciones de carga de vehículos eléctricos
- Placas FSW en fuentes de alimentación aeroespaciales
- Sistemas híbridos aire-líquido para centros de datos
Si se pregunta si las placas frías son adecuadas para su electrónica de potencia, esto es lo que debe saber: soportan un alto flujo de calor, permiten diseños compactos y reducen el ruido.
Consideraciones de diseño y selección
Cumplir con los requisitos térmicos
Todo proyecto tiene una carga térmica que debe gestionar. Los ingenieros empiezan calculando cuántos vatios de calor producirá un componente. Luego, eligen una placa fría con la capacidad de refrigeración adecuada. Si se pregunta si una placa soportará el calor de su sistema, esto es lo que debe saber. La resistencia térmica de la placa indica su eficacia en la transferencia de calor desde la fuente al refrigerante.
- Carga de calor: Medido en vatios (W).
- Resistencia termica: °C por vatio (°C/W).
- Margen de seguridad: Intente aumentar su capacidad entre un 20 y un 30 %.
A continuación, considere el material. La mayoría de las placas frías utilizan aluminio por su bajo peso y buena conductividad. El cobre ofrece mayor conductividad, pero aumenta el peso y el costo. Elija el metal que mejor se adapte a sus objetivos de rendimiento y presupuesto.
Tenga en cuenta el tamaño, los canales y el refrigerante
Las limitaciones físicas suelen determinar el diseño de la placa. Mida el espacio disponible para longitud, ancho y grosor. Asegúrese de que la placa encaje sin bloquear otros componentes. La disposición de los canales también afecta el rendimiento. Un mayor número de canales o una separación más estrecha mejoran la transferencia de calor, pero aumentan la caída de presión.
| Factor de diseño | Generar impacto |
|---|---|
| Recuento de canales | Mayor conteo → mejor enfriamiento, más potencia de bombeo |
| Tamaño del canal | Mayor tamaño → menor caída de presión, menor área de superficie |
| Espesor de la placa | Placa más gruesa → más refrigerante, agrega volumen |
Si se pregunta si usar agua-glicol o un fluido dieléctrico, esto es lo que debe saber. El agua-glicol ofrece la mejor refrigeración, pero requiere inhibidores de corrosión. El fluido dieléctrico protege los componentes electrónicos, pero tiene menor capacidad térmica.
Equilibrio de costos e integración
Los métodos de fabricación influyen en el precio y el plazo de entrega. Las placas estampadas o extruidas son más económicas en grandes volúmenes. Las placas mecanizadas o FSW son más caras, pero son ideales para proyectos personalizados de tiradas cortas. Considere el volumen de producción al elegir un método.
- Volumen: Alto → elija estampado o extruido.
- Personalización: Bajo volumen → máquina o FSW.
- Plazo de ejecución: Las placas mecanizadas se pueden enviar en semanas.
La integración también es importante. Verifique los puntos de montaje, las juntas necesarias y los accesorios de fluidos. Asegúrese de que la placa se conecte correctamente a las bombas y radiadores. Una integración correcta garantiza un funcionamiento fiable y sin fugas.
Innovaciones y tendencias emergentes
Los ingenieros buscan constantemente mejores soluciones de refrigeración. Nuevos materiales, diseños avanzados y controles inteligentes impulsan la evolución de las placas frías. Si se pregunta si las placas frías satisfarán las demandas futuras, esto es lo que debe saber. Se adaptan a las mayores densidades de potencia y a la diversidad de aplicaciones.
- Placas de microcanales: Los canales diminutos aumentan la transferencia de calor hasta en un 50%.
- Materiales compuestos: Las mezclas de aluminio y grafito reducen el peso sin perder resistencia.
- Impresión 3D: Las geometrías de canales complejas y personalizadas se vuelven rentables.
- Sensores integrados: Los sensores de temperatura y flujo permiten la monitorización en tiempo real.
- Optimización de IA: Los algoritmos perfeccionan los diseños de canales para lograr el máximo rendimiento.
Los investigadores también prueban nuevos refrigerantes, como fluidos dieléctricos, con mayor capacidad térmica. Algunos laboratorios exploran materiales de cambio de fase que absorben los picos de calor y los liberan posteriormente. Los bloques de placas frías modulares y apilables simplifican el escalado para grandes parques de baterías o conjuntos de inversores.
La industria avanza hacia los gemelos digitales de los sistemas de refrigeración. Estos modelos virtuales predicen los puntos calientes de temperatura y guían los ajustes de diseño antes de los prototipos físicos. En combinación con el prototipado rápido, los equipos pueden implementar placas optimizadas en semanas en lugar de meses.
Conclusión
Las placas de refrigeración líquidas son la base de la gestión térmica en el sector de las nuevas energías. Desde el almacenamiento en baterías hasta las turbinas y las pilas de combustible, ofrecen un control térmico preciso y eficiente. Al elegir el diseño y el material adecuados, los ingenieros garantizan la seguridad, el rendimiento y una larga vida útil del sistema. Contáctenos para descubrir qué solución de placas de refrigeración se adapta mejor a las necesidades de su proyecto.
