Refrigeración líquida de transformadores. En equipos de potencia como sistemas de almacenamiento de energía de nueva generación, inversores fotovoltaicos, fuentes de alimentación conmutadas de alta frecuencia y estaciones de carga de alta potencia, los inductores y transformadores son componentes esenciales. Durante el funcionamiento a plena carga y alta frecuencia, se genera calor continuo debido a las pérdidas de cobre en las bobinas y las pérdidas de hierro en los núcleos magnéticos. Con la mejora constante de la densidad de potencia de los equipos en la industria, la refrigeración por aire tradicional y los disipadores de calor convencionales ya no satisfacen las necesidades de disipación de calor de los equipos actualizados. La acumulación localizada de calor a largo plazo y el aumento excesivo de la temperatura aceleran el envejecimiento del aislamiento, incrementan el ruido de funcionamiento, reducen la eficiencia general y afectan gravemente la estabilidad y la vida útil de los equipos de potencia.
Con el objetivo de abordar los puntos débiles prácticos de los inductores y transformadores de alta potencia, incluyendo la instalación cerrada, la generación de calor concentrada y la disipación de calor desigual, TECNOLOGÍA KENFA ha desarrollado un tubo de cobre incrustado ensamblado refrigeración líquida Estructura de caja basada en años de experiencia práctica en gestión térmica industrial. A diferencia de las placas de refrigeración líquida de unión unilateral comunes en la industria, este producto se forma mediante el ensamblaje y sellado de múltiples placas de aluminio. La caja completamente cerrada permite alojar e instalar el inductor y el transformador, logrando una disipación de calor integral y solucionando eficazmente los problemas de área de intercambio de calor insuficiente y distribución de temperatura desigual de las soluciones de disipación de calor tradicionales.
1. Limitaciones de las soluciones tradicionales de disipación de calor para transformadores
Actualmente, la mayoría de los transformadores de potencia media y alta de la industria emplean métodos combinados de disipación de calor, como la disipación mediante carcasa externa de aluminio, la unión de placas de refrigeración inferiores y la convección forzada de aire, los cuales presentan deficiencias evidentes en la práctica. Estas soluciones dependen únicamente de la superficie de contacto inferior para la conducción del calor, lo que impide una rápida disipación del calor desde las paredes laterales de la bobina y la parte superior de los núcleos magnéticos, resultando en una elevada resistencia térmica general y una gran diferencia de temperatura vertical. Además, la conducción de calor a través de materiales de interfaz térmica incrementa aún más la resistencia térmica de contacto debido a la superposición de múltiples capas, provocando sobrecalentamiento durante operaciones prolongadas a alta carga. Por otra parte, las estructuras de refrigeración por aire abierto presentan limitaciones en cuanto a protección contra el polvo, la humedad y el aislamiento, y no se adaptan a condiciones de trabajo complejas, como entornos exteriores y de almacenamiento de energía. Las instalaciones completamente cerradas generan zonas muertas de acumulación de calor internas, lo que dificulta el equilibrio entre la eficiencia de la disipación de calor y la fiabilidad operativa del equipo.
2. Diseño estructural de la caja de refrigeración líquida ensamblada a medida de KENFA TECH

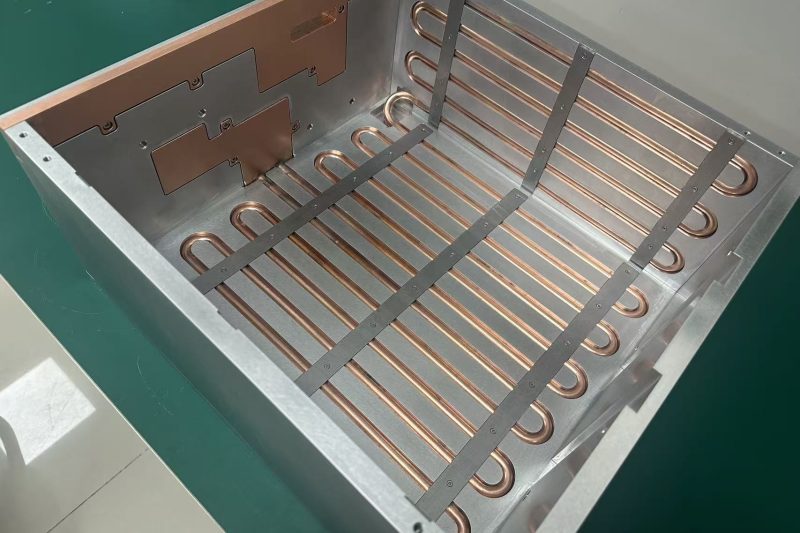

Placa fría con tubo de cobreLa caja de refrigeración líquida adopta un proceso de ensamblaje modular con cinco placas de aluminio: una superior, una inferior y placas laterales, lo que garantiza un montaje y sellado precisos. Ofrece alta resistencia estructural, un excelente sellado y una gran resistencia a la deformación. En comparación con las estructuras de conformado integral, su diseño ensamblado proporciona mayor flexibilidad, permitiendo una rápida personalización según el tamaño de los inductores y transformadores. Además, facilita la producción en masa gracias a su procesamiento sencillo, alta tolerancia de ensamblaje y excelente aplicabilidad en lotes industriales.
El interior de la caja adopta una estructura de intercambio de calor envolvente paralela de doble tubo, equipada con dos tubos de cobre de alta precisión con un diámetro de 10 mm. Los tubos de cobre dobles están dispuestos simétricamente y circulan sincrónicamente, con canales de flujo distribuidos uniformemente en el área central de la cavidad, cubriendo completamente las partes principales generadoras de calor del transformador. Esta estructura evita por completo los problemas de cobertura incompleta y desviación unilateral del intercambio de calor de las soluciones de un solo canal. Verificado mediante simulación de fluidos y cálculo de carga térmica real, el caudal de diseño teórico del sistema de tuberías alcanza los 15 L/min. El flujo circulante suficiente y estable puede eliminar rápidamente el calor concentrado generado durante el funcionamiento a plena carga y mantener un rendimiento de disipación de calor estable en condiciones de funcionamiento de alta potencia a largo plazo. En comparación con los canales de flujo de aluminio mecanizados convencionales, los tubos de cobre integrados tienen mayor resistencia a la presión y a la corrosión, eliminando peligros ocultos como fugas y abultamientos en las tuberías, y adaptándose al funcionamiento industrial continuo 24/7.
3. Principio de funcionamiento de la disipación de calor general
El sistema de gestión térmica completo adopta una lógica de disipación de calor compuesta por un encapsulado totalmente cerrado, un relleno adhesivo que mantiene la temperatura uniforme y un sistema de refrigeración líquida de doble canal. El inductor y el transformador de alta potencia están integrados en la caja de refrigeración líquida sellada, y los dos tubos de cobre paralelos internos de 10 mm forman un circuito de circulación de refrigerante de circuito cerrado independiente. Tras el montaje y el posicionamiento, se realiza el relleno adhesivo al vacío en el interior de la cavidad. El adhesivo termoconductor rellena completamente todos los huecos entre las bobinas del transformador, los núcleos magnéticos y la cavidad, eliminando por completo las capas internas de aislamiento de aire y minimizando la resistencia térmica de contacto en la interfaz.
El calor generado por las pérdidas de cobre y hierro del transformador se transfiere de forma rápida y uniforme a la pared interior de la caja de aluminio y a la pared del tubo de cobre integrado mediante un adhesivo termoconductor que llena completamente el espacio. El refrigerante circulante, con un caudal de 15 L/min, elimina continuamente el calor y completa el intercambio térmico a través de un enfriador de agua externo, formando así un sistema de disipación de calor de circuito cerrado. Este método de funcionamiento disipa rápidamente las fuentes de calor concentradas, elimina fundamentalmente los puntos calientes localizados y permite un control preciso y uniforme de la temperatura en todo el transformador.
4. Proceso principal y ventajas técnicas
1. Estructura modular con cinco placas de aluminio ensambladasAl prescindir del costoso y poco adaptable proceso de conformado integral, la estructura de sellado de ensamblaje de precisión ofrece un tamaño ajustable y una amplia compatibilidad con diversos inductores y transformadores de alta potencia. Esto permite controlar los costos de producción en masa y lograr una alta eficiencia de ensamblaje, con una rigidez estructural que cumple con los estándares de instalación de equipos industriales.
2. Intercambiador de calor de flujo paralelo con doble tubo de cobre para ecualización de calorLa disposición simétrica de los tubos de cobre dobles de Φ10 mm, junto con un caudal estándar de 15 L/min, garantiza una distribución uniforme del flujo y una cobertura total del intercambio de calor sin zonas muertas. Esta distribución equilibrada del flujo mejora por completo los problemas industriales comunes de grandes diferencias de temperatura y acumulación de calor localizada en la disipación de calor de un solo canal, y aumenta considerablemente la uniformidad de la disipación de calor en general.
3. Proceso de conducción térmica con adhesivo completo al vacíoEl proceso de llenado con adhesivo al vacío, sin espacios, crea una estructura de conducción térmica sin fisuras entre la fuente de calor del transformador, la caja de refrigeración líquida y el conducto de intercambio de calor, con una resistencia térmica global extremadamente baja. Esto equilibra eficazmente la temperatura de funcionamiento de las bobinas y los núcleos magnéticos, reduce la diferencia de temperatura global, mejora significativamente el ruido a altas temperaturas y la atenuación de potencia de los transformadores, y aumenta la estabilidad operativa del equipo.
4. Diseño totalmente cerrado de alta fiabilidadLa estructura de cavidad totalmente sellada permite un funcionamiento silencioso sin necesidad de ventilador. Ofrece excelentes propiedades a prueba de polvo, humedad, aislamiento y protección contra interferencias electromagnéticas, adaptándose perfectamente a escenarios industriales complejos como el almacenamiento de energía, los inversores fotovoltaicos y los puntos de recarga exteriores, con una gran adaptabilidad ambiental.
5. Escenarios de aplicación y valor práctico
Esta caja de refrigeración líquida paralela con tubos de cobre integrados es ideal para inductores PFC de alta potencia (3 kW–50 kW), transformadores de conmutación de alta frecuencia, transformadores de aislamiento para almacenamiento de energía y otros dispositivos de alta potencia que generan calor. Según pruebas reales, en comparación con la refrigeración por aire tradicional y las soluciones de refrigeración con unión unilateral, esta estructura reduce el aumento de temperatura general del equipo entre un 40 % y un 60 %, y disminuye considerablemente la diferencia de temperatura. Resuelve por completo el problema de sobrecalentamiento del equipo durante el funcionamiento prolongado a plena carga, alta potencia y alta frecuencia, prolonga la vida útil de los componentes y garantiza un funcionamiento estable a largo plazo de los equipos de potencia.
6. Conclusión
Con el objetivo de abordar los problemas comunes en el campo de los inductores y transformadores de alta potencia, como la acumulación de calor en circuitos cerrados, la disipación desigual del calor y el aumento descontrolado de la temperatura bajo carga máxima, TECNOLOGÍA KENFA Se basa en una amplia experiencia en gestión térmica industrial para lanzar una solución de refrigeración líquida dedicada, altamente fiable, eficiente y de producción masiva. Gracias a su estructura sellada de cinco placas, un diseño de ecualización de flujo paralelo con dos tubos de cobre de Φ10 mm, un ajuste preciso del flujo de 15 L/min y un proceso de llenado de pegamento al vacío para lograr una temperatura uniforme, esta estructura ofrece un intercambio de calor uniforme y una resistencia térmica ultrabaja. Supera eficazmente el cuello de botella de la disipación de calor en dispositivos de alta potencia y proporciona un sólido soporte técnico de gestión térmica para la miniaturización, la alta densidad de potencia y la actualización de larga vida útil de sistemas de almacenamiento de energía, inversores fotovoltaicos, estaciones de carga de alta potencia y fuentes de alimentación industriales de alta frecuencia.
