Impulsada por la ola de digitalización, la popularización de comunicación 5G Las redes se están acelerando, y la investigación y el desarrollo de la tecnología 6G avanzan continuamente. Como núcleo central de la transmisión de información, las estaciones base de comunicaciones han experimentado un aumento significativo en la densidad de despliegue y la carga operativa. La mejora continua en la integración de los equipos de las estaciones base ha impulsado un aumento en el número de elementos de calefacción internos, con una potencia de varios kilovatios en un solo sector, muy superior a la de las estaciones base 4G. Más importante aún, la mayoría de las estaciones base se despliegan en entornos exteriores complejos y deben soportar condiciones adversas como altas temperaturas, arena, polvo, viento y lluvia. Para garantizar el funcionamiento estable de los equipos, se debe adoptar un diseño estructural sellado, lo que dificulta la disipación del calor en la cavidad interna por convección natural, lo que constituye la contradicción fundamental entre "sellado y disipación de calor". La calidad del sistema de gestión térmica determina directamente la estabilidad de la transmisión de la señal de la estación base, la vida útil de los equipos y los costes de operación y mantenimiento, y se ha convertido en un elemento técnico clave en la construcción de infraestructuras de comunicaciones.
I. Principales problemas de la gestión térmica en estaciones base de comunicaciones y soluciones tradicionales
(I) Problema central: El dilema de la acumulación de calor en entornos sellados
Si bien el diseño sellado de las estaciones base de comunicaciones (que generalmente cumple con los requisitos de protección IP65/IP67) puede bloquear eficazmente la entrada de impurezas externas como polvo y vapor de agua, y proteger los componentes internos del núcleo (como chips, módulos de potencia, filtros, etc.), también corta por completo la circulación de aire entre el interior y el exterior. Durante el funcionamiento de la estación base, una gran cantidad de calor generado por los elementos calefactores se acumula continuamente en la cavidad cerrada. Si no se puede disipar a tiempo, la temperatura de la cavidad seguirá aumentando, lo que provocará una serie de problemas: primero, transmisión inestable de la señal, como interrupciones de llamadas, retrasos o errores en la transmisión de datos; segundo, envejecimiento acelerado de los componentes, aumento significativo de la tasa de fallos, reducción de la vida útil del equipo y aumento de los costes de mantenimiento; tercero, en casos extremos, puede provocar la rotura del equipo, lo que provoca interrupciones de las comunicaciones regionales y graves pérdidas económicas e impactos sociales. Por lo tanto, lograr una disipación de calor eficiente sin dañar la estructura sellada es el objetivo principal del diseño de la gestión térmica de estaciones base.
(II) Solución tradicional: aplicación y limitaciones del proceso de fundición a presión + refrigeración por aletas
Para satisfacer las necesidades de disipación de calor de las estaciones base selladas, la solución tradicional en la industria es principalmente “fundición a presión Proceso + refrigeración por aleta trasera. Basándose en tecnología consolidada y costos controlables, esta solución se ha utilizado ampliamente en estaciones base 4G y las primeras 5G. Su principio fundamental es aprovechar la excelente conductividad térmica de las aleaciones de aluminio y la ventaja del moldeo integrado del proceso de fundición a presión para lograr la doble función de protección estructural y disipación básica del calor.
En concreto, esta solución suele adoptar piezas fundidas a presión de aleación de aluminio como soporte de disipación de calor de la carcasa o núcleo de la estación base. La aleación de aluminio tiene baja densidad (aproximadamente 2.7 g/cm³) y buena conductividad térmica. Mediante el proceso de fundición a presión, se puede lograr el moldeo integrado de la carcasa y las aletas de disipación de calor, reduciendo los enlaces de montaje. Esto no solo mejora el sellado estructural y la estabilidad, sino que también aumenta el área de disipación de calor a través de las aletas, conduce el calor de la cavidad interna a la superficie de la aleta y luego lo difunde en el aire mediante convección natural o disipación de calor pasiva. Por ejemplo, la carcasa de algunas AAU (Unidades de Antena Activa) de estaciones base adopta un proceso de fundición a presión integrado, reduciendo el número de piezas de 12 a 1, mejorando la eficiencia de montaje en un 50%, a la vez que garantiza un buen efecto de disipación de calor y hermeticidad.
Sin embargo, con la mejora continua de la densidad de potencia de las estaciones base 5G, las limitaciones de la solución tradicional de disipación de calor mediante aletas de fundición a presión se han vuelto cada vez más evidentes: en primer lugar, su limitada eficiencia de disipación. La conductividad térmica de la aleación de aluminio suele estar entre 130 y 175 W/m·K. En escenarios de alta densidad de flujo térmico, la velocidad de conducción térmica es difícil de igualar a la tasa de generación de calor, lo que tiende a generar puntos calientes locales; en segundo lugar, la trayectoria de conducción térmica es única. El calor solo puede conducirse a las aletas a través de la carcasa. Debido a limitaciones estructurales, es difícil exportar rápidamente el calor a las profundidades de la cavidad; en tercer lugar, la disipación térmica pasiva depende de la velocidad del viento ambiental. En condiciones de trabajo extremas, como altas temperaturas y ausencia de viento, el efecto de disipación térmica se reduce considerablemente, lo que impide satisfacer las necesidades de funcionamiento estable a largo plazo de la estación base. Por lo tanto, el desarrollo de una estructura de disipación térmica más eficiente y flexible se ha convertido en la clave para resolver el problema de la gestión térmica de las estaciones base de alta densidad de potencia.
II. Solución innovadora: Diseño de una estructura de disipación de calor de alta eficiencia con tubo de calor integrado en forma de T

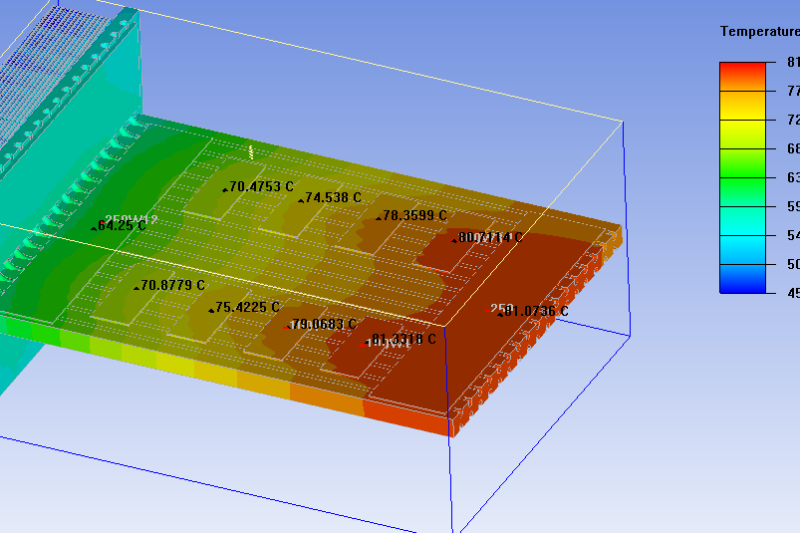

Para superar los obstáculos que presentan las soluciones tradicionales de disipación de calor, este artículo propone un diseño innovador de "tuberías de calor integradas en placas de aluminio + disipación de calor mediante una estructura en forma de T". Gracias a las eficientes características de transferencia de calor por cambio de fase de las tuberías de calor y a un diseño estructural optimizado, se logra una rápida exportación y una eficiente disipación de calor dentro de la estación base sellada, satisfaciendo así las necesidades de disipación de calor en escenarios de alta densidad de potencia. La idea central de esta solución es utilizar una placa de aluminio como conductor de calor y construir una ruta de calor eficiente mediante la integración. tubos de calor En las superficies superior e inferior de la placa de aluminio, el calor dispersado en diversas áreas de la placa converge rápidamente hacia un extremo, integrando posteriormente un disipador de calor en este extremo y disipando el calor mediante convección forzada. La estructura general es similar a una "T", considerando la eficiencia total del proceso de captación, conducción y disipación de calor.
(I) Componentes principales y diseño estructural
La estructura de disipación de calor en forma de T se compone principalmente de tres partes centrales, y cada componente trabaja sinérgicamente para formar un circuito cerrado de gestión térmica completo:
-
Portaplacas de aluminioSe selecciona una placa de aleación de aluminio de alta conductividad térmica (como la aleación de aluminio 6063, con una conductividad térmica de aproximadamente 201 W/m·K) como soporte básico. Su superficie está estrechamente unida a los elementos calefactores dentro de la estación base y se encarga de captar el calor generado por cada punto de calentamiento. El grosor y el tamaño de la placa de aluminio se pueden diseñar de forma flexible según el espacio interno de la estación base y la disposición de los elementos calefactores para garantizar un buen contacto con los mismos y una conducción térmica uniforme.
-
Tubos de calor integradosComo componente principal de conducción térmica, se utilizan tubos de calor de vacío de cobre, rellenos de agua pura o etanol como fluido de trabajo, y una mecha sinterizada de polvo de cobre se coloca en el interior de la pared del tubo. Los tubos de calor se incrustan en los canales reservados en las superficies superior e inferior de la placa de aluminio mediante un proceso de incrustación. Los canales están estrechamente unidos a los tubos de calor (el espacio puede rellenarse con silicona termoconductora para reducir la resistencia térmica de contacto), lo que garantiza que el calor captado por la placa de aluminio se transfiera rápidamente a los tubos de calor. El número y la disposición de los tubos de calor se pueden ajustar según la potencia de generación de calor, generalmente dispuestos uniformemente a lo largo de la dirección de conducción para lograr una rápida convergencia del calor disperso.
-
Disipador de calor en forma de T y módulo de convección forzadaUn disipador de calor está integrado en un extremo de la placa de aluminio (extremo de convergencia térmica) para formar el borde vertical de la estructura en forma de T. El disipador de calor adopta un diseño de aletas densas, y el material de las aletas es cobre o aleación de aluminio con excelente conductividad térmica para aumentar el área de disipación de calor. Al mismo tiempo, pequeños ventiladores axiales están configurados para formar un sistema de disipación de calor por convección forzada. El ventilador acelera el flujo de aire para disipar rápidamente el calor de la superficie del disipador de calor al exterior.
(II) Principio de funcionamiento: Proceso de transferencia de calor eficiente basado en la transferencia de calor por cambio de fase
El funcionamiento de la estructura de disipación de calor en forma de T se basa en el mecanismo de transferencia de calor por cambio de fase de los tubos de calor y en el principio de conducción térmica direccional. Se divide en tres etapas para lograr una transferencia y disipación de calor eficientes:
-
Etapa de recolección de calorEl calor generado por el funcionamiento de los elementos calefactores dentro de la estación base se transfiere al soporte de la placa de aluminio, firmemente adherido a la base, mediante conducción térmica. Como medio intermedio, la placa de aluminio distribuye uniformemente el calor disperso en diversas áreas por toda su superficie.
-
Etapa de convergencia de calorEl calor de la placa de aluminio se transfiere a la sección de evaporación (extremo caliente) del tubo de calor integrado mediante una resistencia térmica de contacto. El fluido de trabajo en el tubo de calor absorbe calor y se evapora y vaporiza rápidamente para formar vapor a alta temperatura y presión. Debido a la diferencia de presión dentro del tubo, el vapor fluye rápidamente hacia la sección de condensación del tubo de calor (ubicada en el extremo de convergencia de calor de la placa de aluminio y conectada al disipador de calor), logrando una rápida conducción direccional del calor. Este proceso utiliza el calor latente de cambio de fase del fluido de trabajo para transferir calor, y la eficiencia de conducción térmica es mucho mayor que la de metales sólidos como el cobre puro y las aleaciones de aluminio, que puede ser decenas o incluso cientos de veces mayor.
-
Etapa de disipación de calorTras el contacto del vapor a alta temperatura en la sección de condensación del tubo de calor con el disipador, libera el calor latente de vaporización y se condensa en fluido de trabajo líquido. Este fluido de trabajo líquido regresa a la sección de evaporación gracias a la fuerza capilar de la mecha, completando así el ciclo de transferencia de calor dentro del tubo de calor. El calor absorbido por el disipador se transfiere a la superficie de las aletas densas. En este momento, se activa el módulo de convección forzada y el ventilador acelera el flujo de aire sobre la superficie de las aletas para generar una fuerte convección, que disipa rápidamente el calor de las aletas y, finalmente, logra una disipación eficiente del calor dentro de la cavidad sellada.
III. Ventajas de la estructura de disipación de calor del tubo de calor en forma de T y adaptabilidad a diferentes escenarios de aplicación
(I) Ventajas principales: Superar el cuello de botella de la disipación de calor tradicional
En comparación con la solución tradicional de disipación de calor con aletas de fundición a presión, la estructura de disipación de calor integrada con tubo de calor en forma de T tiene ventajas significativas en eficiencia de disipación de calor, flexibilidad estructural, adaptabilidad ambiental, etc., que se reflejan específicamente en los siguientes puntos:
-
Eficiencia de disipación de calor significativamente mejoradaGracias a las características de transferencia de calor por cambio de fase de los tubos de calor, la velocidad de conducción térmica es mucho mayor que la de las carcasas de aleación de aluminio tradicionales. Permite que el calor disperso en la cavidad sellada converja rápidamente hacia el disipador de calor y, posteriormente, se disipe eficientemente mediante convección forzada. En comparación con el sistema tradicional de disipación pasiva de calor, la eficiencia de disipación térmica puede mejorarse en más de un 40%, lo que soluciona eficazmente el problema de los puntos calientes locales en estaciones base de alta densidad de potencia.
-
Estructura compacta, adaptable a entornos selladosLa estructura utiliza una placa de aluminio como soporte básico, y el diseño de tubo de calor integrado no ocupa espacio adicional. El diseño en forma de T permite integrar el disipador de calor en el borde de la carcasa de la estación base o en el área reservada de disipación de calor sin dañar la estructura sellada, adaptándose perfectamente a los requisitos de protección IP65/IP67 de la estación base. Al mismo tiempo, la estructura combinada de placa de aluminio y tubo de calor es ligera, cumpliendo con los requisitos de diseño ligero de la estación base.
-
Trayectoria de conducción de calor flexibleLos tubos de calor se pueden organizar de forma flexible según la disposición de los elementos de calentamiento dentro de la estación base, e incluso se pueden doblar o aplanar para adaptarse a espacios complejos, logrando una "transferencia de calor de precisión punto a punto", exportando rápidamente calor a las profundidades de la cavidad y resolviendo el problema de la ruta de conducción de calor única en las soluciones de disipación de calor tradicionales.
-
Fuerte adaptabilidad ambientalLa introducción del módulo de convección forzada permite que la disipación de calor ya no dependa de la velocidad natural del viento externo, lo que permite un funcionamiento estable en condiciones extremas, como altas temperaturas y ausencia de viento. Además, tanto los tubos de calor como las placas de aluminio ofrecen una buena resistencia a la intemperie y mantienen una transferencia de calor estable tras las pruebas de ciclos de alta y baja temperatura, adaptándose así a los requisitos de implementación de la estación base en entornos exteriores complejos.
(II) Adaptabilidad a escenarios de aplicación: cobertura de diversas necesidades de disipación de calor de la estación base
Con su excelente rendimiento integral, la estructura de disipación de calor de alta eficiencia con tubo de calor en forma de T incorporado se puede adaptar ampliamente a las necesidades de gestión térmica de varias estaciones base de comunicación, especialmente adecuada para los siguientes escenarios:
-
Estaciones base 5G/6G de alta densidad de potenciaA medida que las estaciones base 5G evolucionan hacia ondas milimétricas y baja latencia, y avanza la investigación previa a la tecnología 6G, la densidad de potencia de los equipos de las estaciones base continúa aumentando. Las soluciones tradicionales de disipación de calor son difíciles de satisfacer las necesidades. La estructura de tubo de calor en forma de T permite una rápida disipación del calor de alta densidad de flujo térmico mediante una eficiente transferencia de calor y convección forzada, lo que garantiza un funcionamiento estable de los equipos.
-
Estaciones base para entornos extremos al aire libreLas estaciones base desplegadas en entornos extremos, como desiertos con altas temperaturas, alta humedad en zonas costeras y regiones alpinas, presentan mayores requisitos de sellado y grandes fluctuaciones de temperatura ambiente. La estructura ofrece buena resistencia a la intemperie y una disipación térmica estable, lo que permite afrontar eficazmente los desafíos de gestión térmica en condiciones de trabajo extremas.
-
Estaciones base miniaturizadas e integradasCon el aumento de la densidad de despliegue de estaciones base en zonas urbanas densas, las estaciones base miniaturizadas e integradas se han convertido en una tendencia de desarrollo. Su espacio interno es limitado y la disipación de calor es más difícil. El diseño compacto y ligero de la estructura se adapta a las necesidades de espacio de las estaciones base miniaturizadas y, al mismo tiempo, logra una disipación de calor eficiente.
-
Mejora de la disipación de calor y renovación de las estaciones base existentes:Para las estaciones base 4G existentes o 5G tempranas con problemas como disipación de calor insuficiente y alta tasa de fallas del equipo, se pueden actualizar y renovar agregando la estructura de disipación de calor de tubo de calor en forma de T sin reemplazar toda la carcasa, lo que reduce el costo de actualización y extiende la vida útil del equipo.
IV. conclusión
El funcionamiento estable de las estaciones base de comunicaciones es fundamental para garantizar la fluidez de las redes de comunicación. Como núcleo de refrigeración de los equipos de las estaciones base, la innovación tecnológica y la optimización del sistema de gestión térmica son cruciales. La solución tradicional de disipación de calor mediante aletas de fundición a presión ha sido fundamental en estaciones base de baja potencia y entornos sencillos. Sin embargo, con la evolución de la tecnología de comunicaciones y el aumento de la carga operativa de las estaciones base, ha resultado difícil satisfacer las necesidades de disipación de calor eficiente en entornos sellados y de alta densidad de potencia.
La innovadora solución de “tubos de calor integrados en placas de aluminio + disipación de calor mediante estructura en forma de T” propuesta en este documento permite la rápida captación, conducción direccional y disipación eficiente del calor dentro de la estación base sellada mediante la integración de las ventajas de la transferencia de calor por cambio de fase de los tubos de calor y la optimización estructural de la disposición en forma de T, superando así los obstáculos de las soluciones tradicionales de disipación de calor. Esta estructura se caracteriza por su alta eficiencia de disipación de calor, su diseño compacto, su gran adaptabilidad ambiental y su amplia gama de aplicaciones. No solo satisface las necesidades de gestión térmica de las estaciones base 5G actuales, sino que también proporciona una vía técnica viable para la gestión térmica de las futuras estaciones base 6G y una infraestructura de comunicaciones más avanzada.
En el futuro, con el progreso continuo de la ciencia de los materiales y los procesos de fabricación, el rendimiento de esta estructura de disipación de calor se puede optimizar aún más, como la adopción de compuestos de matriz de aluminio nano-reforzados con mayor conductividad térmica, la optimización de la disposición de los tubos de calor y la estructura de las mechas, y la introducción de módulos inteligentes de convección forzada controlados por temperatura, a fin de mejorar continuamente la eficiencia y confiabilidad de la disipación de calor y acompañar el desarrollo de alta calidad de la industria de las comunicaciones.
