1. Introducción

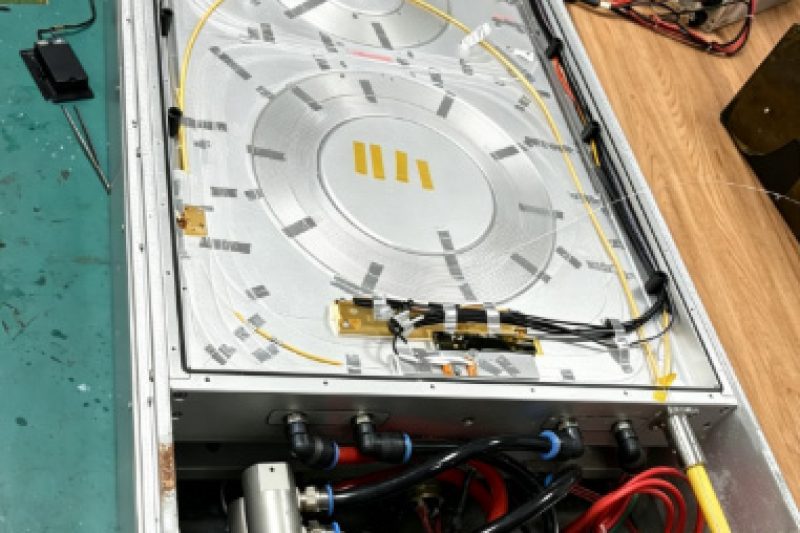

Diseño térmico para módulos ópticos. Con la rápida evolución de los sistemas de interconexión óptica de alta velocidad 800G y 1.6T, el estándar PAM4 de 224 Gbps se ha convertido en el estándar de transmisión monocanal principal para módulos ópticos de próxima generación, chips fotónicos de silicio y moduladores de niobato de litio de película delgada. A diferencia de las señales digitales tradicionales de baja velocidad, que solo están limitadas por el tiempo de subida y la adaptación de impedancias, las señales de ultra alta frecuencia superiores a 56 GHz presentan características de onda electromagnética prominentes, como compresión de longitud de onda, propagación dependiente del dieléctrico, interferencia resonante y fuga de radiación electromagnética. Estos efectos físicos determinan fundamentalmente el ancho de línea ultrafino, el espaciado ultradelgado y las reglas de diseño de alta precisión de los sustratos de PCB y encapsulado de alta velocidad modernos.

Paralelamente a la optimización del diseño eléctrico, la mejora continua del ancho de banda de la señal y la densidad de integración incrementan drásticamente el consumo de energía y la densidad de flujo de calor de los chips DSP, los láseres EML y los circuitos de control de alta velocidad. La deriva de longitud de onda inducida térmicamente, la variación de la constante dieléctrica y la desviación de impedancia degradan gravemente la integridad de la señal de alta frecuencia. Por lo tanto, las soluciones de gestión térmica, representadas por la refrigeración por aire del disipador de calor y la refrigeración líquida de la placa fría, ya no son diseños de disipación de calor independientes, sino enlaces de codiseño esenciales para la estabilidad de la señal de alta frecuencia. Este artículo desarrolla sistemáticamente la esencia física del escalado del diseño de señales de alta velocidad, resume los principales problemas del diseño de alta frecuencia y aclara el mecanismo de colaboración entre el diseño de refinamiento eléctrico y la gestión térmica jerárquica.

2. Fundamentos de las ondas electromagnéticas: Compresión de la longitud de onda dominada por la frecuencia en dieléctricos.

Todas las señales eléctricas y ópticas de alta velocidad se ajustan a la fórmula básica de propagación electromagnética λ = c/f, donde la longitud de onda es inversamente proporcional a la frecuencia de la señal. A medida que la velocidad de la señal aumenta a 224 Gbps PAM4, la frecuencia fundamental de Nyquist alcanza los 56 GHz, y el ancho de banda operativo real debe extenderse más allá de los 70 GHz para un margen de ingeniería. Esta frecuencia ultraalta acorta drásticamente la longitud de onda en el espacio libre, mientras que el medio dieléctrico de la placa de circuito impreso, los sustratos de encapsulado y los chips fotónicos comprimen aún más la longitud de onda de propagación mediante la modulación del índice de refracción.

A diferencia de la propagación en el vacío, la longitud de onda real en materiales dieléctricos es λ_eff = λ₀/√ε_r, donde √ε_r se define como el índice de refracción de radiofrecuencia o coeficiente de compresión. Una constante dieléctrica más alta conlleva una compresión de la longitud de onda más severa, lo que hace que la onda electromagnética sea más sensible a los cambios dimensionales estructurales. Esta es la razón principal por la que las señales de alta frecuencia requieren un control dimensional extremadamente estricto del enrutamiento, los electrodos y las estructuras de encapsulado.

Una característica física típica de las ondas electromagnéticas es el efecto de interferencia resonante de 1/4 de longitud de onda. Los dispositivos láser como VCSEL, DFB y EML emplean activamente la superposición de cavidades resonantes con rejilla de 1/4 de longitud de onda para amplificar las señales ópticas y mejorar la eficiencia de la radiación. Por el contrario, el enrutamiento eléctrico de alta velocidad debe evitar por completo aproximarse al tamaño de 1/4 de longitud de onda. Una vez que el espaciado entre líneas, la longitud de línea o el espesor del dieléctrico se aproximan a la dimensión de resonancia, las ondas electromagnéticas interferirán y se irradiarán hacia afuera, causando una grave interferencia electromagnética y atenuación de la señal. El rendimiento de compresión de longitud de onda de los materiales optoelectrónicos más comunes se clasifica en la tabla siguiente.

3. Principio de diseño anti-EMI de alta velocidad: escalado de espaciado y terminación de acoplamiento electromagnético.

La lógica de diseño de las señales eléctricas de alta velocidad es completamente opuesta a la de las antenas y los dispositivos láser. El objetivo principal del enrutamiento de alta densidad es suprimir la radiación electromagnética y confinar los campos electromagnéticos dentro de la estructura de transmisión para evitar fugas de EMI. En condiciones de longitud de onda ultracorta, cualquier tamaño estructural inadecuado provocará resonancia y radiación, por lo que la industria ha establecido una regla de diseño unificada: todo el enrutamiento y el espaciado de los electrodos deben controlarse dentro de 1/12 a 1/20 de la longitud de onda dieléctrica comprimida para eliminar los márgenes de resonancia.

Para cumplir con las restricciones dimensionales de longitud de onda ultracorta, el diseño de alta velocidad requiere la reducción síncrona de tres parámetros clave: ancho de línea de señal, espaciado entre líneas de pares diferenciales y espesor dieléctrico entre las líneas de señal y el plano de referencia GND. La reducción del espesor dieléctrico acorta esencialmente la trayectoria de retorno de la corriente de alta frecuencia, fortalece el acoplamiento del campo eléctrico y magnético entre la línea de señal y el plano de tierra, y logra la terminación de carga y el confinamiento del campo. En comparación con las líneas microstrip, las estructuras stripline tienen capas dieléctricas totalmente simétricas, una distribución de campo más uniforme y un mejor rendimiento antirradiación, lo que las hace más adecuadas para escenarios de ultra alta frecuencia de 70 GHz o superiores.

Con la actualización de 112 Gbps a 224 Gbps PAM4, el margen de ancho de banda de ingeniería y los requisitos de precisión de diseño mejoran significativamente. La siguiente tabla resume las especificaciones de espaciado de diseño estándar de la industria para velocidades de señal de alta velocidad convencionales.

4. Desafíos del diseño multidimensional de alta frecuencia y soluciones de optimización sistemática

El ancho de línea ultrafino y el espaciado reducido son solo las condiciones básicas de hardware para la transmisión de señales de alta velocidad. Las condiciones de operación de alta frecuencia y longitud de onda corta plantean una serie de desafíos de diseño derivados que involucran la continuidad de la impedancia, la uniformidad dieléctrica, las pérdidas en la lámina de cobre y la resonancia parásita. Estos factores provocan reflexión de la señal, desviación del retardo, pérdidas por dispersión y amplificación del ruido, lo que reduce considerablemente la relación señal-ruido del sistema. Este capítulo analiza sistemáticamente todos los puntos críticos y los esquemas de optimización específicos.
