En medio del crecimiento explosivo de Computación AI En cuanto a la potencia, la densidad de potencia de los racks de servidores individuales en los centros de datos ha aumentado de los tradicionales 5-10 kW a más de 50 kW, e incluso algunos racks de clústeres de IA superan los 100 kW. Esta alta densidad de potencia ha convertido la gestión térmica en un cuello de botella fundamental que limita el funcionamiento estable de los centros de datos. Sistemas de refrigeración líquidaGracias a su mayor eficiencia de disipación de calor, la refrigeración por aire está reemplazando gradualmente a la solución principal. En los sistemas de circulación de refrigeración líquida, el distribuidor de agua (también conocido como colector), que actúa como "controlador de flujo" para una distribución precisa del refrigerante, se encarga de la crucial tarea de distribuir el fluido refrigerante con precisión a cada servidor. Su rendimiento determina directamente la eficiencia y la estabilidad de todo el sistema de gestión térmica.
I. Comprensión de los distribuidores de agua (colectores): El "núcleo de distribución de flujo" diseñado para centros de datos de IA
Para el sistema de refrigeración líquida de un centro de datos de IA, un distribuidor de agua (Manifold) no es un instrumento de precisión complejo, sino un componente esencial diseñado para lograr un suministro de agua centralizado y una distribución distribuida. En resumen, es un dispositivo de distribución de flujo diseñado para las necesidades de refrigeración de servidores de IA, fabricado con tuberías de acero inoxidable como material base y procesos como la soldadura láser. Su función principal es distribuir uniformemente el fluido refrigerante desde la tubería principal hacia N puertos de derivación, que se conectan a cada servidor de IA para proporcionar un suministro continuo y estable de fluido refrigerante para la disipación del calor del dispositivo.
En términos de estructura, un distribuidor de agua (Colector) consta principalmente de tres partes:
Tubería principal: Sirve como la arteria principal del fluido refrigerante y suele estar hecha de acero inoxidable de alta resistencia y resistente a la corrosión. Es responsable de recibir un gran volumen de fluido refrigerante (como agua refrigerada industrial, solución de etilenglicol, etc.) desde la fuente de frío.
Puertos de derivación: N puertos de derivación soldados a la tubería principal, cuyo número coincide con el número de servidores. Estos puertos actúan como "subcontenedores" diseñados para dirigir el fluido refrigerante a cada dispositivo.
•Componentes de control: Algunos distribuidores de agua de alta gama (colectores) están equipados con válvulas de control de flujo o medidores de flujo diseñados para monitorear en tiempo real y ajustar el flujo de fluido de enfriamiento de cada rama, lo que garantiza la precisión de la distribución.
Su principio de funcionamiento se puede comprender intuitivamente mediante un escenario específico: si el caudal de refrigerante en la tubería principal es de 100 litros por minuto y el distribuidor de agua (Manifold) está diseñado con 10 puertos de derivación, cada puerto puede distribuir 10 litros por minuto de refrigerante al servidor de IA correspondiente en condiciones ideales. Si el caudal de la tubería principal se incrementa a 1000 litros por minuto y el número de puertos de derivación se amplía a 100, cada puerto puede seguir distribuyendo de forma estable 10 litros por minuto de caudal. Esta característica de "distribución equitativa del volumen total y suministro bajo demanda" se adapta perfectamente a las necesidades de disipación de calor de los clústeres multiservidor en centros de datos de IA, lo que lo confirma como un componente ideal para tales escenarios.
II. Proceso de producción de distribuidores de agua (colectores): Control de precisión para un funcionamiento fiable
La producción de distribuidores de agua (manifolds) no es un simple proceso de corte y soldadura de tuberías. Requiere un control preciso de todo el proceso para cumplir con tres requisitos fundamentales: sellabilidad, resistencia a la presión y uniformidad del caudal. Su proceso de producción típico se divide en cinco pasos clave:
1. Selección de materiales: sentar las bases para la durabilidad
El material del núcleo es preferiblemente acero inoxidable 304 o 316. El acero inoxidable 304 ofrece buena resistencia a la corrosión y una excelente relación calidad-precio, lo que lo hace ideal para sistemas generales de refrigeración líquida. El acero inoxidable 316, con la adición de molibdeno, ofrece mayor resistencia a la corrosión y es compatible con refrigerantes con alto contenido de etilenglicol o ligeramente corrosivos, lo que lo hace ideal para clústeres de IA de alta demanda. Durante la selección del material, se deben comprobar rigurosamente su pureza y resistencia mecánica para evitar posibles fugas causadas por defectos del material. Esta rigurosa selección se realiza para garantizar la durabilidad a largo plazo.
2. Procesamiento de tuberías principales: garantizar un flujo uniforme para una distribución eficiente
Según los requisitos de flujo del centro de datos, las materias primas de acero inoxidable se cortan en tuberías principales de longitudes específicas. Los extremos de las tuberías se mecanizan con precisión en un torno para garantizar que las paredes internas sean lisas (reduciendo la resistencia al fluido) y que los puertos sean planos (para facilitar la conexión con las tuberías de la fuente de frío). Mientras tanto, según el número y la separación de los puertos de derivación, se marcan las posiciones de los orificios en la tubería principal, con un margen de error de ±0.5 mm para evitar afectar la precisión de la distribución del flujo posterior. Este procesamiento preciso sienta las bases para una distribución eficiente del refrigerante.

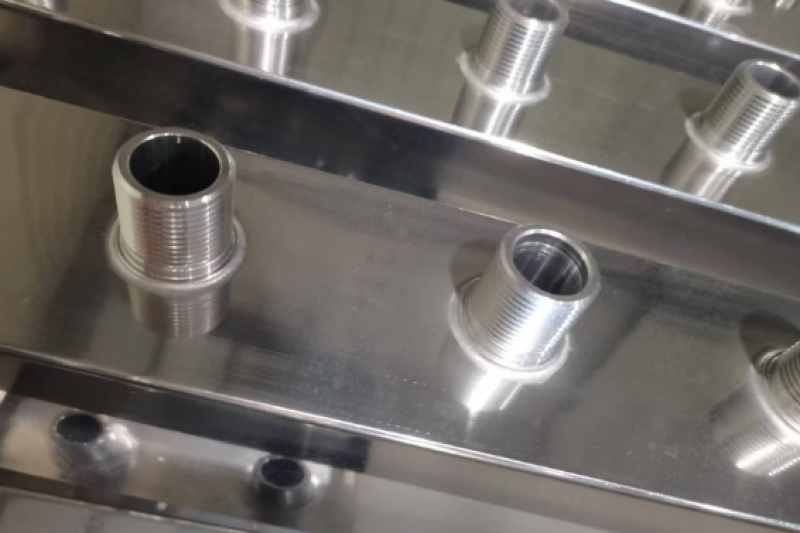

3. Prefabricación de puertos de derivación y soldadura láser: garantía de sellado y resistencia para escenarios de alta presión
Los puertos de derivación se fabrican generalmente cortando tubos de acero inoxidable del mismo material, y sus paredes internas deben pulirse previamente. El proceso de soldadura es fundamental en la producción: se utiliza tecnología de soldadura láser, donde un rayo láser de alta densidad de energía fusiona los puertos de derivación con las posiciones marcadas en el tubo principal. La temperatura de soldadura puede superar los 1500 °C, lo que garantiza una conexión perfecta entre los puertos y el tubo principal. En comparación con la soldadura por arco tradicional, la soldadura láser produce soldaduras más estrechas y una zona afectada por el calor más pequeña, lo que previene eficazmente la deformación de los tubos y logra un sellado más resistente, capaz de soportar una presión de trabajo superior a 1.6 MPa (cumpliendo con los requisitos de presión de los sistemas de refrigeración líquida de centros de datos). Este avanzado método de soldadura está diseñado para adaptarse al entorno operativo de alta presión de los sistemas de refrigeración líquida.
4. Pruebas de precisión: Eliminación de riesgos potenciales para un funcionamiento estable
Después de soldar, se requieren dos pruebas clave:
Prueba de sellabilidad: Todo el distribuidor de agua (colector) se presuriza a 2.0 MPa (un 25 % superior a la presión de trabajo) y se sumerge en agua durante 30 minutos. Si no se forman burbujas, la sellabilidad se considera correcta.
Prueba de uniformidad de flujo: Se bombea un volumen específico de fluido a la tubería principal y se mide el caudal de salida de cada puerto de derivación. La desviación de flujo de cada puerto no debe superar el ±5 %. Si la desviación es excesiva, se realizan ajustes mediante el ajuste fino del ángulo del puerto o la uniformidad de la pared interior. Estas rigurosas pruebas se realizan para eliminar posibles riesgos y garantizar un funcionamiento estable en condiciones reales de uso.
5. Tratamiento y ensamblaje de superficies: mejora de la durabilidad para un uso a largo plazo
Finalmente, la superficie del distribuidor de agua (Colector) se somete a un tratamiento de pasivación (formación de una película protectora de óxido para mejorar la resistencia a la corrosión). Las válvulas de control de flujo, los medidores de flujo y otros componentes de control se ensamblan según sea necesario, y el producto terminado se empaqueta. Este proceso de tratamiento y ensamblaje de superficies tiene como objetivo prolongar la vida útil del producto y adaptarlo al uso a largo plazo en centros de datos.
III. La importancia de los distribuidores de agua (colectores): Un elemento indispensable para la gestión térmica de centros de datos con IA
En el sistema de refrigeración líquida de un centro de datos de IA, aunque el distribuidor de agua (Colector) parezca simple, funciona como un puente que conecta la fuente de frío con los servidores: un enlace indispensable para la gestión térmica del centro de datos de IA. Su importancia se refleja principalmente en tres dimensiones:
1. Garantizar la disipación uniforme del calor de los servidores y evitar el sobrecalentamiento local.
Los componentes principales de los servidores de IA, como las GPU y las CPU, son extremadamente sensibles a la temperatura. Un flujo insuficiente de refrigerante puede provocar que la temperatura de los componentes supere los 80 °C, lo que provoca una reducción de frecuencia o incluso el apagado. Por otro lado, un flujo excesivo provoca un desperdicio de energía. Al distribuir el flujo uniformemente, el distribuidor de agua (Manifold), diseñado para equilibrar las necesidades de refrigeración del servidor, garantiza que cada servidor reciba un suministro estable de refrigerante, evitando el problema de que algunos servidores se sobrecalienten mientras que otros tienen un flujo excesivo debido a las diferencias de flujo, y garantizando así el funcionamiento estable de todo el clúster de IA.
2. Simplificación de la estructura del sistema y reducción de los costos de operación y mantenimiento
Sin un distribuidor de agua (Manifold), la fuente de frío necesitaría instalar tuberías independientes directamente para cada servidor. 100 servidores requerirían 100 tuberías independientes, lo que no solo incrementa el costo de los materiales, sino que también genera tuberías desordenadas en la sala de equipos, lo que dificulta la resolución de problemas durante la operación y el mantenimiento. Gracias a su estructura de "tubería principal + puertos de derivación", diseñada para simplificar el diseño de las tuberías, el distribuidor de agua (Manifold) simplifica 100 tuberías en una tubería principal + 1 puertos de derivación, lo que reduce el consumo de materiales y permite al personal de mantenimiento localizar rápidamente los puntos de fuga o ajustar el flujo, reduciendo así la dificultad y el costo de la operación y el mantenimiento.
3. Adaptación a las necesidades de expansión de la potencia informática y mejora de la flexibilidad del sistema
La demanda de potencia de procesamiento de los centros de datos de IA suele seguir creciendo, y la cantidad de servidores puede ampliarse de 50 inicialmente a 100 o más. El diseño de los distribuidores de agua (colectores) permite reservar puertos de derivación adicionales (p. ej., 100 puertos diseñados inicialmente, con solo 50 activados), un diseño pensado para adaptarse a futuras expansiones. Durante expansiones posteriores, no es necesario reinstalar la tubería principal; se pueden conectar nuevos servidores activando los puertos reservados, lo que acorta significativamente el ciclo de expansión y reduce los costos de transformación.
IV. Perspectivas tecnológicas futuras de los distribuidores de agua (colectores): Evolución hacia la inteligencia, la eficiencia y la integración, adaptadas a las mayores exigencias.
A medida que la densidad de potencia de los centros de datos de IA continúa aumentando (posiblemente superando los 200 kW por rack en el futuro) y los sistemas de refrigeración líquida avanzan hacia una "gestión refinada", la tecnología de los distribuidores de agua (Manifolds) avanzará en las siguientes tres direcciones: evoluciones realizadas para satisfacer demandas de mayor rendimiento:
1. Inteligencia: De la “distribución pasiva” a la “regulación activa”
Los futuros distribuidores de agua (Manifolds) integrarán módulos de detección y control más precisos diseñados para una regulación inteligente. Mediante la instalación de sensores de microflujo y válvulas de control eléctricas en cada puerto de derivación, se pueden recopilar datos en tiempo real sobre el flujo y la temperatura del fluido refrigerante de cada servidor y vincularlos al sistema de gestión térmica del centro de datos (como un sistema DCIM). Cuando la temperatura de un servidor aumenta debido a una mayor carga de procesamiento, el sistema puede aumentar automáticamente el flujo en ese puerto; cuando el servidor tiene poca carga, el flujo se reduce automáticamente para lograr una distribución a demanda y reducir aún más el consumo de energía de la fuente de frío. Esta actualización inteligente está diseñada para adaptarse a las necesidades dinámicas de refrigeración de los clústeres de IA de alta potencia.
2. Mejoras de materiales: adaptación a presiones más altas y refrigerantes más complejos
A medida que la presión de los sistemas de refrigeración líquida supere los 2.5 MPa (para satisfacer las necesidades de transporte a larga distancia) y se apliquen nuevos refrigerantes (como nanofluidos y líquidos fluorados), los materiales de los distribuidores de agua (colectores) se mejorarán para lograr una mayor resistencia y resistencia a la corrosión, una mejora pensada para condiciones de funcionamiento más exigentes. Por ejemplo, se podrán utilizar aleaciones de titanio (un 50 % más resistentes que el acero inoxidable y más resistentes a la corrosión), o se podrán pulverizar recubrimientos cerámicos en las paredes internas del acero inoxidable para mejorar la tolerancia a refrigerantes especiales y prolongar la vida útil de los distribuidores de agua (colectores).
3. Integración: fusión con otros componentes para simplificar el sistema
Los futuros distribuidores de agua (colectores) podrían dejar de ser componentes independientes, sino integrarse con componentes como filtros, válvulas de escape y sensores de temperatura para formar una unidad integrada de distribución de flujo, un diseño pensado para simplificar el sistema. Los filtros pueden prefiltrar las impurezas del fluido refrigerante para evitar la obstrucción de los canales de disipación de calor del servidor; las válvulas de escape pueden descargar automáticamente el aire de las tuberías para evitar que la resistencia del aire afecte el flujo; y los sensores de temperatura pueden monitorizar directamente la temperatura del fluido refrigerante, reduciendo la necesidad de instalar sensores adicionales. Este diseño integrado simplificará aún más la estructura del sistema de refrigeración líquida y mejorará la fiabilidad general.
Conclusión
En la era donde la potencia computacional es clave para los centros de datos de IA, la gestión térmica es clave para garantizar su liberación. Como "comandante de flujo" diseñado para los sistemas de gestión térmica de centros de datos de IA, la iteración tecnológica y la mejora del rendimiento del distribuidor de agua (Manifold) afectarán directamente la eficiencia, la estabilidad y el coste de los centros de datos. Desde la actual "distribución de precisión" hasta la futura "regulación inteligente", aunque el distribuidor de agua (Manifold) es pequeño, asume la importante misión del crecimiento continuo de la potencia computacional de la IA. Su desarrollo también representará la evolución de la tecnología de refrigeración líquida para centros de datos, de "funcional" a "alto rendimiento y eficiencia", una evolución que siempre se realiza para impulsar el avance de la computación de IA.
