La placa de refrigeración líquida es un equipo especializado que se utiliza para la disipación de calor, comúnmente empleado en aplicaciones de alta densidad de potencia, como componentes electrónicos, iluminación LED y láseres. En el diseño del canal de flujo de la placa de refrigeración líquida, deben tenerse en cuenta diversos factores, como la dinámica de fluidos, la conducción de calor y la mecánica de materiales.
El diseño del canal de flujo de la placa fría líquida implica varios pasos críticos:
1. Oración revisada: Determine el caudal de líquido y la ubicación de entrada/salida en función de factores como los requisitos de disipación de calor, el tamaño del equipo, el entorno de trabajo y otras consideraciones relevantes.
2. Diseñe la geometría del canal de flujo, ya que puede afectar significativamente tanto la velocidad del flujo del líquido como las propiedades de conducción del calor. Las formas más comunes de los canales incluyen lineales, meandros, rectangulares, trapezoidales, entre otras.
3. El rendimiento del flujo del canal se puede optimizar mediante simulación numérica o pruebas experimentales, con objetivos típicamente centrados en maximizar la conducción de calor y minimizar la caída de presión del fluido.
4. Se debe tener en cuenta el material y el proceso de fabricación del canal de flujo, ya que tiene un impacto significativo en el costo, la confiabilidad y la complejidad de fabricación de la placa enfriada por líquido. Los materiales comunes para los canales de flujo incluyen aleación de aluminio, cobre, acero inoxidable, etc. Además, la tecnología de procesamiento también es un factor importante a considerar al diseñar canales de flujo; las técnicas como la soldadura fuerte o la soldadura por fricción y agitación requieren diferentes diseños estructurales.
Priorizamos el diseño y producción de canales de flujo a través de diversos métodos. :
Cómo plato frío líquido diseño de canal de flujo :
Diseñe los canales de agua en el tablero con precisión para garantizar un flujo uniforme de agua y una disipación eficiente del calor. La optimización de estos canales se puede lograr mediante el uso de software de simulación de dinámica de fluidos.
Este es un tipo de patrón horizontal estándar con un diseño de vía fluvial conciso:

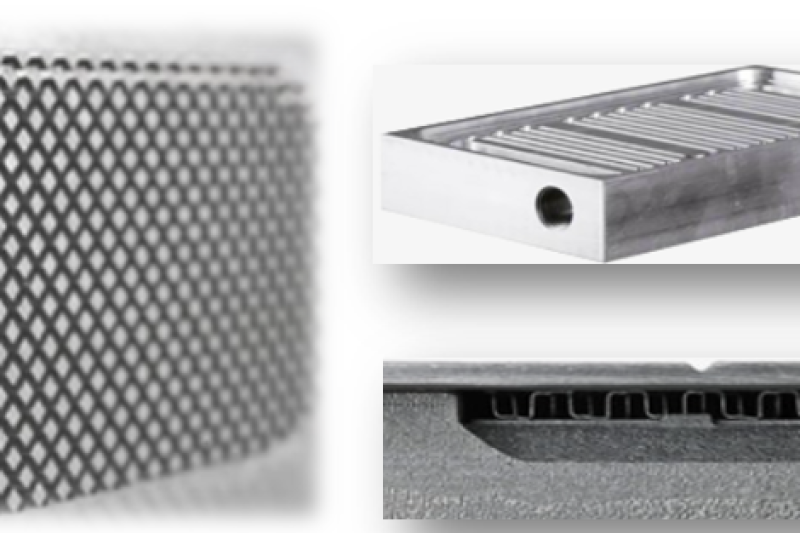

El método de diseño rectangular favorece el flujo de líquido en el proceso sin fenómeno de vórtice.
El canal de flujo rectangular regular es muy propicio para el proceso de soldadura por fricción y agitación.
El canal generado a través del proceso de plegado de aletas es adecuado para la producción mediante soldadura fuerte.
Por lo tanto, al diseñar cualquier tipo de placa de refrigeración líquida, es necesario seleccionar cuidadosamente los diferentes tipos de canales de flujo para lograr una relación costo-beneficio óptima. Se deben tener en cuenta factores como la resistencia al flujo de la bomba de agua y la estructura externa de la placa de refrigeración (incluidos los métodos de instalación para diversas fuentes de calor y las posiciones de los orificios para virutas).
