Guía de selección y aplicación de conectores para placas de refrigeración líquida
Conectores de doble férula: tecnología de conexión a prueba de fugas para sistemas de placas de refrigeración líquida.
La refrigeración líquida se ha convertido en la solución de control térmico predominante para armarios de almacenamiento de energía, baterías de vehículos eléctricos y equipos de refrigeración industrial de alta carga. El funcionamiento estable de todo el sistema de disipación de calor depende en gran medida de la fiabilidad de las conexiones de las tuberías de refrigeración líquida, y el diseño del conector final es fundamental para determinar el rendimiento general a prueba de fugas.
En la fabricación y el montaje in situ, se utilizan ampliamente tres tipos de conexiones principales en la industria: conectores de compresión roscados, conectores de manguera con púas y conectores autoblocantes de doble férula. Los tres tipos emplean un diseño de sellado por extrusión mecánica, pero difieren considerablemente en su diseño estructural, eficiencia de montaje y estabilidad de servicio. Este artículo parte de escenarios de aplicación reales, compara las características prácticas de los dos primeros conectores básicos en términos sencillos y realiza un análisis original y exhaustivo de la lógica estructural, el mecanismo de soporte de fuerza, las normas de montaje y las ventajas prácticas de los conectores de doble férula, proporcionando una referencia técnica exclusiva para ingenieros de diseño térmico, ingenieros de procesos de producción y personal de instalación posventa en la industria de la refrigeración.
Principio de sellado unificado de los conectores extraíbles de refrigeración líquida
Todos los conectores de tuberías desmontables utilizados para la circulación de refrigeración líquida siguen la misma lógica de sellado físico sin excepción. El proceso de funcionamiento es sencillo y claro: primero se aplica una fuerza impulsora externa, se empujan las piezas internas para producir un desplazamiento direccional, se utiliza la presión de desplazamiento para comprimir las piezas de contacto, lo que provoca una microdeformación elástica en la superficie de contacto, y se utiliza la superficie metálica deformada para rellenar todos los pequeños huecos de montaje, bloqueando así por completo el canal de entrada del líquido y logrando un sellado estable a largo plazo.
Ya sea mediante el sistema de fijación manual por torsión de rosca o el bloqueo integrado de las férulas dobles, la esencia del sellado permanece inalterable. Una fuerza de compresión mecánica constante y estable compensa eficazmente la desviación causada por la dilatación térmica y la contracción térmica de las tuberías en entornos con temperaturas extremas alternas a largo plazo. Si la fuerza de compresión es insuficiente o se pierde por completo, el sellado original se rompe y surgen riesgos de fugas ocultas en el circuito de la tubería.
Análisis original en profundidad de los conectores autoblocantes de doble férula.

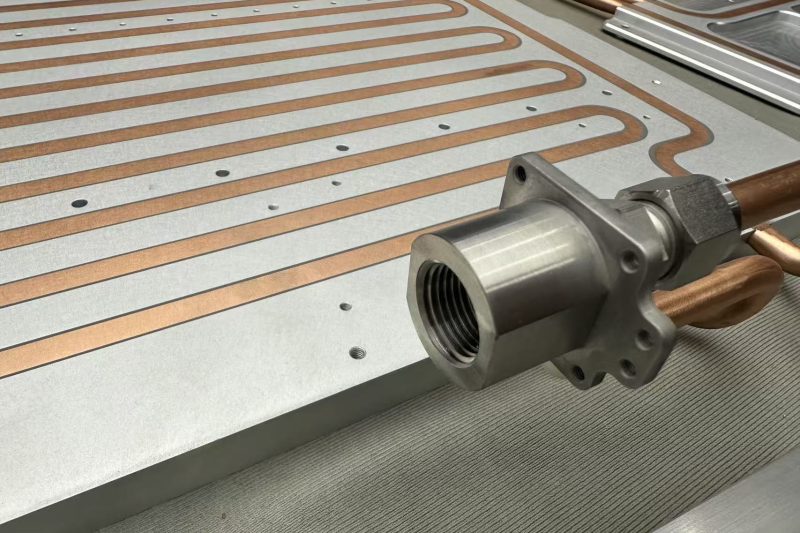

Orientación a la aplicación práctica y diseño estructural independiente. Los conectores de doble férula están especialmente diseñados para placas de refrigeración líquida de tuberías empotradas y son ideales para tuberías de cobre y acero inoxidable comúnmente empotradas en placas de refrigeración de aleación de aluminio. A diferencia de los métodos de conexión tradicionales, prescinden por completo del torneado secundario y los procedimientos de soldadura del cuerpo de la tubería que requieren los conectores de púas, y permiten una instalación rápida de la junta a tope en un solo paso in situ sin necesidad de tuercas de compresión adicionales.
El conjunto completo del conector se compone de cuatro partes independientes principales: una junta macho de rosca externa, una tuerca de bloqueo plateada antiagarrotamiento, una férula cónica delantera y una férula cónica trasera. La pared interior de la tuerca está galvanizada con plata, lo que reduce considerablemente la resistencia a la fricción de la rosca, evita el agarrotamiento y el bloqueo durante el desmontaje y montaje repetidos, y prolonga eficazmente la vida útil del conector. Durante la instalación, solo se necesitan llaves manuales convencionales para aplicar torsión a la tuerca, y los dos grupos de férulas cónicas se contraen hacia adentro de forma sincrónica, ajustándose y bloqueando la pared exterior de la tubería de refrigeración líquida, completando así el sellado sin necesidad de accesorios de sellado auxiliares como juntas de gel de sílice o cintas de material base.
Lógica fundamental y corrección de los sesgos cognitivos de la industria
Un gran número de operarios de montaje de primera línea han desarrollado una idea errónea en la práctica, pensando que la doble férula solo cumple la función más básica de limitar y fijar la tubería, y que su efecto de sellado depende principalmente de la precisión de ajuste de la propia junta.
De hecho, la trayectoria de transmisión de fuerza interna de los conectores de doble férula es totalmente idéntica a la de los conectores de compresión roscados. Su principio de funcionamiento consiste en convertir el par de torsión manual en un empuje axial estable, utilizando la extrusión mutua entre los dos grupos de férulas para generar una microdeformación metálica controlable. Todos los efectos de sellado se logran mediante la compresión de la superficie metálica rígida, sin que exista diferencia alguna en el mecanismo de soporte de fuerza ni en la lógica de sellado con respecto a los conectores roscados tradicionales. El denominado bloqueo de férula es, esencialmente, otra forma estructural derivada del sellado mecánico por compresión.
Pasos estandarizados para la aplicación de la fuerza de ensamblaje independiente
1. Inserción y posicionamiento de la tubería: Pase la tubería de refrigeración líquida preprocesada a través de la tuerca de bloqueo sin problemas y en secuencia, luego coloque los dos grupos de casquillos cónicos delanteros y traseros en la pared exterior de la tubería respectivamente y ajústela a la posición de referencia de instalación reservada.
2. Entrada de par y propulsión axial: Sujete el cuerpo principal de la junta fija, use una llave para girar lentamente la tuerca de bloqueo para aplicar una torsión uniforme, y la estructura de rosca impulsa el grupo de férulas incorporado para que se mueva hacia adelante a lo largo del eje de la tubería.
3. Extrusión mutua y relleno por deformación: La superficie inclinada de las dos férulas cónicas entra en contacto y se presiona entre sí, produciendo gradualmente una fuerza de contracción uniforme hacia adentro para que la férula se adhiera a la pared de la tubería, rellene todos los huecos de montaje y corte todas las vías de fuga de líquido.
4. Bloqueo fijo y confirmación de estado: Deje de aplicar fuerza al alcanzar el par de apriete estándar, mantenga estable el estado de bloqueo general y evite la rotación y el desplazamiento aleatorios de las piezas en el uso posterior.
Desde la perspectiva del análisis de esfuerzos mecánicos, la estructura combinada de férulas dobles puede considerarse como una tuerca de compresión integrada de diámetro variable. El par de apriete controla directamente la carrera de contracción de las férulas. Un par demasiado bajo produce una contracción insuficiente y holguras residuales, mientras que un par excesivo provoca una deformación irreversible por fatiga de las férulas, daña la pared exterior de la tubería y conlleva riesgos ocultos de fractura y fugas de líquido posteriores. Esta norma de equilibrio de apriete es aplicable a todos los conectores de refrigeración líquida de compresión mecánica.
Ventajas prácticas exclusivas resumidas a partir de la producción real.
En primer lugar, optimiza el flujo de producción de las placas de refrigeración líquida, elimina el proceso de soldadura de las juntas dentadas en la superficie de la tubería, reduce los procedimientos de procesamiento y controla eficazmente el coste de producción y el ciclo de entrega. En segundo lugar, la carrera de contracción de las férulas es fija, la fuerza de compresión se distribuye uniformemente alrededor de la tubería y puede mantener un rendimiento de sellado estable en entornos de trabajo a alta temperatura y alta presión durante largos periodos, con una consistencia de sellado mucho mejor que la estructura de sujeción de manguera flexible. En tercer lugar, la estructura de bloqueo integrada tiene una gran resistencia a las vibraciones y capacidad antirretroceso. En el estado de funcionamiento del equipo con vibraciones mecánicas frecuentes, no se aflojará ni retrocederá automáticamente como las tuercas roscadas comunes, lo que mejora significativamente la estabilidad operativa general.
Análisis comparativo de las causas prácticas de fugas en tres tipos de conectores.
Los conectores de compresión roscados son los más propensos a fugas causadas por errores humanos. Un apriete manual no estandarizado genera una fuerza de compresión desigual, ya sea por una fijación insuficiente que produce holguras o por una fuerza excesiva que provoca la deformación de la rosca y el fallo de la estructura de compresión.
Los conectores de manguera con púas utilizan abrazaderas para sujetar la manguera y sellarla. Tras un impacto prolongado del fluido y cambios de temperatura, la fuerza de sujeción de la abrazadera se debilita gradualmente, la estanqueidad entre la manguera y la junta disminuye y se producen pequeñas filtraciones de líquido en la unión.
La fuga más común en los conectores de doble férula se debe a un bloqueo incompleto y a una contracción insuficiente. Este tipo de fallo es esencialmente equivalente a que las tuercas roscadas no estén bien apretadas. La férula no se ajusta completamente al espacio de la tubería, dejando fugas invisibles, que constituyen el principal punto de fallo que debe corregirse durante el montaje in situ.
En resumen, la causa fundamental de las fugas en todos los conectores de tuberías con placas de refrigeración es que la fuerza de compresión mecánica no alcanza el estándar de diseño, lo que provoca un llenado incompleto de los espacios de sellado. La formulación de especificaciones de montaje unificadas y estandarizadas es la forma más eficaz de reducir las fugas en las tuberías.
Perspectivas de aplicación en la industria y sugerencias para las especificaciones de producción originales.
Los conectores roscados y los conectores de manguera con púas tienen un bajo umbral técnico y una composición estructural simple, y son adecuados para equipos convencionales de disipación de calor de baja potencia y entornos de trabajo de temperatura ordinaria, satisfaciendo la demanda básica de sellado de circulación de líquidos con un bajo costo de adaptación.
Como un sistema de conexión optimizado y mejorado en la industria, los conectores de doble férula prescinden de procesos de soldadura externos redundantes y adoptan una estructura de compresión integrada incorporada, lo que equilibra perfectamente la eficiencia del montaje in situ y la estabilidad del sellado durante el funcionamiento a largo plazo, y se han convertido gradualmente en el conector preferido para equipos de refrigeración líquida de alta precisión y equipos de control térmico con estrictos requisitos de temperatura ambiental.
Desde la perspectiva de la iteración estructural, todas las tecnologías de conexión de tuberías de refrigeración líquida se desarrollan en torno a principios de sellado por compresión mecánica. La aparición de conectores de doble férula compensa eficazmente las deficiencias de las uniones tradicionales en cuanto a eficiencia de montaje y resistencia a las vibraciones, y representa una importante línea de desarrollo para lograr conexiones de placas de refrigeración líquida ligeras, de alta eficiencia y de larga duración en el futuro.
En la producción diaria por lotes y el posterior mantenimiento de los equipos, las empresas deben formular estándares operativos internos exclusivos. Es fundamental definir claramente el rango de par de apriete estándar para los conectores roscados y de púas; establecer estándares de inspección visual in situ para los conectores de doble férula, considerando como base de aceptación el bloqueo completo, la ausencia de vibraciones y la ausencia de holgura. Asimismo, se debe verificar periódicamente la elasticidad del metal y el desgaste superficial de las férulas, previniendo así la falla por fatiga de las piezas y garantizando que todo el sistema de disipación de calor con placa de refrigeración líquida mantenga un estado operativo seguro, estable y sin fugas durante un largo período.
