Equipos esenciales para la verificación de la fiabilidad: avances tecnológicos y valor de aplicación de las placas refrigeradas por líquido dedicadas a los dispositivos de prueba de chips de IA.
En todo el proceso de fabricación de chips de IA, desde el empaquetado hasta la producción en masa, la verificación de la fiabilidad es un factor clave que determina el rendimiento del producto y la competitividad en el mercado. Dado que la potencia de diseño térmico (TDP) de chips de alto rendimiento como GB300 y HBM3e supera los 2.7 kW, las soluciones de prueba tradicionales refrigeradas por aire ya no pueden satisfacer los requisitos de control de temperatura precisos en la etapa de empaquetado. Como dispositivo esencial de gestión térmica, las placas de refrigeración líquida para accesorios de prueba se han convertido en una necesidad imperiosa para los fabricantes de chips en el proceso de verificación de la fiabilidad. No solo deben resolver el problema de disipación de calor de los chips de ultraalta potencia, sino también proporcionar un entorno de temperatura estable y preciso para las pruebas iniciales de chips, lo que determina directamente la validez y la fiabilidad de los datos de prueba.
I. Problemas de gestión térmica en los accesorios de prueba de chips de IA: ¿Por qué las placas refrigeradas por líquido son imprescindibles?
Las pruebas de empaquetado y la verificación de la fiabilidad de los chips de IA presentan requisitos de gestión térmica mucho más exigentes que los escenarios de aplicación en terminales. Las soluciones tradicionales de disipación de calor se enfrentan a tres problemas principales:
(1) Desafíos de concentración térmica que plantea el embalaje 3D
A medida que los chips evolucionan del encapsulado 2.5D a las arquitecturas de apilamiento 3D, el apilamiento vertical de chips activos ha generado un aumento exponencial de la densidad de potencia. Los chips de capa intermedia son propensos a la concentración térmica debido al bloqueo de las vías de disipación de calor, con una densidad de flujo térmico local superior a 1200 W/cm². En las pruebas de fiabilidad posteriores al encapsulado, dicha concentración térmica provocará fluctuaciones en el rendimiento del chip e incluso generará juicios erróneos de "cumple con las pruebas, pero falla en la aplicación real". La eficiencia de disipación térmica de la refrigeración por aire tradicional solo es compatible con consumos inferiores a 300 W, lo que impide completamente la resistencia térmica del encapsulado 3D.
(2) Requisitos de control de temperatura preciso para pruebas de confiabilidad
La verificación de la fiabilidad del chip requiere simular condiciones de trabajo a plena carga a largo plazo, incluyendo pruebas rigurosas como 72 horas de funcionamiento continuo y ciclos de temperatura de -40 °C a 125 °C. Esto requiere equipos de disipación de calor que no solo permitan una rápida disipación del calor, sino que también permitan un control preciso de la temperatura de ±0.1 °C para evitar la distorsión de los datos de prueba causada por fluctuaciones de temperatura. La uniformidad de temperatura de los sistemas convencionales de refrigeración por agua solo alcanza ±1 °C, lo que impide cumplir con los estrictos estándares de las pruebas de rendimiento del chip. Sin embargo, las placas refrigeradas por agua con accesorios de prueba específicos pueden mejorar la uniformidad de la temperatura en un 48 % mediante un diseño personalizado.
(3) Desafíos de integración y adaptación de los accesorios de prueba
Los accesorios de prueba suelen tener espacios compactos e interfaces complejas. Los equipos de disipación de calor deben adaptarse a diferentes tamaños de encapsulado de chips (como CoWoS y Foveros), evitando interferencias con las sondas de prueba y las interfaces de señal. La estructura rígida y el diseño de canal de flujo fijo de las placas tradicionales refrigeradas por agua dificultan su adaptación a las necesidades de prueba de múltiples modelos de chips. Por el contrario, las placas de refrigeración líquida especializadas deben ser modulares y ligeras para garantizar un ajuste perfecto y la estabilidad de la señal durante las pruebas.
Los datos muestran que los accesorios de prueba que utilizan placas frías líquidas dedicadas pueden reducir la tasa de errores de juicio en las pruebas de confiabilidad de chips de IA en un 60% y acortar el ciclo de prueba en un 40%, convirtiéndose en un equipo clave para que los fabricantes de chips mejoren la eficiencia de la producción en masa.
II. Avances tecnológicos clave en placas refrigeradas por líquido para accesorios de prueba: innovaciones personalizadas que se adaptan a los escenarios de prueba.
Para abordar las necesidades especiales de las pruebas de chips de IA, las placas refrigeradas por agua dedicadas han logrado tres avances tecnológicos importantes en diseño estructural, procesos de materiales e integración de funciones, lo que genera ventajas únicas que las distinguen de las aplicaciones terminales:
(1) Personalización estructural: adaptación precisa de accesorios de prueba y paquetes de chips

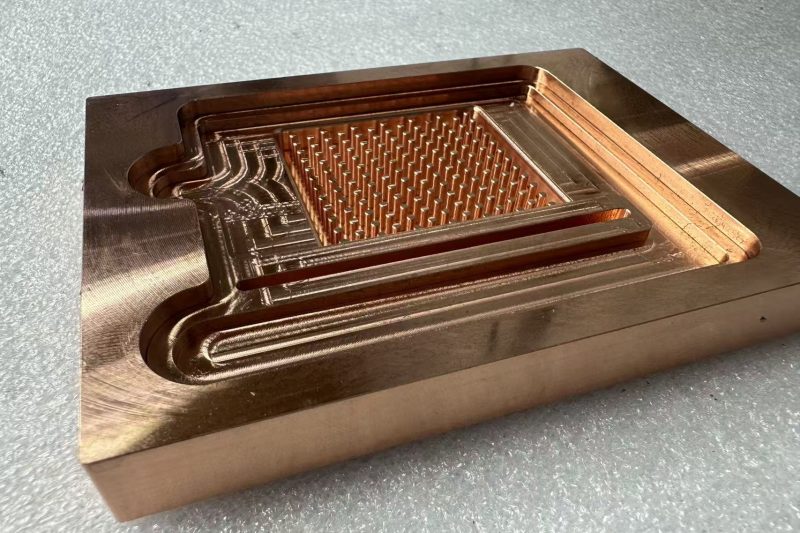

Para abordar la distribución térmica del empaquetado 3D, las placas frías líquidas cuentan con un cabezal frío de cinco lados. Este diseño permite la disipación del calor por todos lados, reduciendo la resistencia térmica 500 veces en comparación con las placas frías tradicionales de un solo lado. El diseño del canal de flujo se personaliza según el mapa térmico del chip, adoptando una estructura de microrrejilla 3D de 33 micras para rociar refrigerante directamente en las zonas calientes, garantizando una temperatura uniforme en cada capa de chips apilados verticalmente.
El diseño modular es clave para adaptarse a diversos dispositivos de prueba. Las placas de refrigeración líquida cuentan con un panel de contacto reemplazable que admite tamaños de chip de 7 nm a 3 nm. La disposición del canal de flujo está optimizada para controlar la pérdida de presión, lo que garantiza un caudal de refrigerante estable por debajo de 1.5 m/s y previene la erosión de los componentes.
(2) Materiales y procesos: equilibrio entre la eficiencia de disipación de calor y la seguridad de las pruebas
La selección de materiales se centra en la doble necesidad de conducción térmica de alta eficiencia, seguridad y fiabilidad: el sustrato utiliza cobre de alta pureza al 99.95 % con una conductividad térmica de 400 W/m·K, y, combinado con tecnología de sinterización de nanoplata, logra una transferencia térmica de alta eficiencia con una resistencia térmica de tan solo 0.03 ℃·cm²/W. Para reducir el riesgo de corrosión electroquímica de los accesorios de prueba, todas las superficies de contacto metálicas se tratan con medidas anticorrosivas para garantizar que la diferencia de potencial electroquímico de la interfaz metal-metal no supere los 0.15 V.
En cuanto a los procesos de fabricación, la aplicación de la tecnología de fabricación aditiva electroquímica (ECAM) ha supuesto un avance clave: este proceso de deposición a temperatura ambiente permite imprimir directamente estructuras de placas frías sobre la superficie de dispositivos de prueba sensibles a la temperatura, evitando la deformación de estos por estrés térmico. Al mismo tiempo, permite fabricar estructuras complejas de microcanales , aumentando la superficie de la placa fría en un 900 % y mejorando significativamente la eficiencia del intercambio de calor. Además, la estructura integrada sin costuras controla la tasa de fugas a <10⁻⁶ mbar·L/s, eliminando por completo el riesgo de que las fugas de refrigerante dañen los chips de alto valor.
(3) Integración funcional: adaptación a las necesidades de todo el proceso de pruebas de confiabilidad
Las placas dedicadas refrigeradas por agua están profundamente integradas con los accesorios de prueba e integran tres funciones principales: primero, el sistema de control dinámico de temperatura, que ajusta con precisión la presión de disipación de calor a través de un módulo de elevación para lograr un calentamiento y enfriamiento rápidos en las pruebas de ciclo de temperatura, con una velocidad de respuesta 3 veces más rápida que los esquemas tradicionales; segundo, la función de colaboración de datos, que tiene sensores de temperatura incorporados para recopilar datos de temperatura del chip en tiempo real y cargarlos sincrónicamente en la plataforma de prueba, proporcionando una base precisa para el análisis de confiabilidad; tercero, el diseño antiinterferencia, que utiliza medios de enfriamiento aislantes y recubrimientos de blindaje electromagnético para evitar interferencias con las señales de prueba y garantizar la precisión de las pruebas de rendimiento eléctrico.
Para las necesidades de pruebas de confiabilidad a largo plazo, la placa refrigerada por agua ha pasado una estricta verificación de adaptabilidad ambiental: después de 1000 ciclos de temperatura y pruebas de vibración y choque de 10G, aún no mantiene fugas ni deformaciones, lo que satisface las necesidades de uso a largo plazo de los accesorios de prueba de chips.
III. Escenarios de aplicación y valor fundamental: Garantía de fiabilidad durante todo el proceso de prueba de chips
La aplicación de placas refrigeradas por líquido dedicadas a accesorios de prueba se extiende a lo largo de todo el proceso de los chips de IA, desde la verificación posterior al empaquetado hasta la inspección de muestreo de producción en masa, brindando soluciones de gestión térmica personalizadas para diferentes escenarios de prueba:
(1) Pruebas de confiabilidad posteriores al envasado
En la fase de verificación inicial, tras completar el empaquetado 3D, la placa refrigerada por agua proporciona un entorno térmico estable para el chip, lo que facilita aspectos clave como el envejecimiento a alta temperatura, los ciclos de temperatura y las pruebas de estrés eléctrico. Por ejemplo, en la prueba de envejecimiento a plena carga de 72 horas, su precisión de control de temperatura de ±0.1 ℃ garantiza datos de rendimiento estables del chip en condiciones reales de trabajo, lo que permite descartar eficazmente productos con fallos prematuros.
(2) Pruebas de rendimiento de producción en masa
Para satisfacer las necesidades de detección de alta eficiencia en la etapa de producción en masa, la placa de refrigeración líquida admite esquemas de prueba modulares "uno a uno" o "uno a múltiples", y un solo gabinete puede satisfacer las necesidades de prueba de varios chips simultáneamente. Su rápida adaptación permite que los dispositivos de prueba cambien de forma flexible entre diferentes modelos de chips, lo que mejora considerablemente la eficiencia de la línea de producción y resulta especialmente adecuada para escenarios de prueba de producción en masa de chips de IA convencionales como la GPU NVIDIA GB300 y AMD.
(3) Verificación de rendimiento extremo
En la prueba de rendimiento extremo del chip, la placa refrigerada por agua puede soportar una capacidad máxima de disipación de calor de 3.5 kW mediante tecnología de cambio de fase bifásica accionada por bomba, lo que satisface las necesidades de prueba de chips de ultraalta potencia de última generación, como Rubin Ultra. El control preciso de la temperatura del chip ayuda a los fabricantes a determinar los parámetros operativos extremos del chip y proporciona datos de apoyo para la definición de las especificaciones del producto.
Para los fabricantes de chips, el valor fundamental de una placa fría líquida dedicada no solo reside en mejorar la eficiencia de las pruebas, sino también en reducir la tasa de errores de juicio en las pruebas mediante una gestión térmica precisa, aumentando el rendimiento de la producción en masa entre un 8% y un 12%, al tiempo que se extiende la vida útil de los accesorios de prueba y se reducen los costos integrales de las pruebas.
IV. Tendencias de la industria y sugerencias de selección: Dimensiones clave para la elección de placas de enfriamiento líquido para accesorios de prueba
Con el aumento continuo en el consumo de energía del chip de IA, la placa de frío líquido dedicada a los accesorios de prueba muestra tres tendencias de desarrollo principales: primero, integración de tecnología acelerada, con una colaboración de software y hardware cada vez más estrecha con las plataformas de prueba para lograr un control integrado de la gestión térmica y los procesos de prueba; segundo, innovación de materiales en profundidad, la aplicación de materiales avanzados como el diamante y el metal líquido romperá aún más el límite de disipación de calor; tercero, actualización inteligente, optimizando la distribución del flujo del canal de flujo a través de algoritmos de IA para lograr un ajuste dinámico basado en la temperatura del chip en tiempo real.
Al seleccionar productos, los fabricantes de chips deben centrarse en tres dimensiones fundamentales: adaptabilidad, que debe soportar los tamaños de paquetes de chips convencionales y las interfaces de accesorios de prueba de la empresa y tener capacidades de reemplazo rápido; precisión, la precisión del control de temperatura debe alcanzar ±0.1 ℃ y la uniformidad de temperatura debe satisfacer las necesidades de disipación de calor de los chips multicapa en paquetes 3D; confiabilidad, que debe pasar estándares de la industria como la prueba de presión hidrostática IEC FDIS 62368-1 y la prueba de compatibilidad con la corrosión ASTM para garantizar que no haya riesgo de fugas durante el uso a largo plazo.
Conclusión
Tras la competencia en potencia computacional de los chips de IA, la solidez técnica del enlace de verificación de confiabilidad determina directamente la competitividad de los productos en el mercado. Como equipo esencial de gestión térmica, las placas refrigeradas por agua para accesorios de prueba resuelven el problema de la concentración térmica de los chips encapsulados en 3D y las necesidades precisas de control de temperatura en el proceso de prueba mediante la personalización estructural, la innovación en el proceso de materiales y la integración de funciones, convirtiéndose en un equipo esencial para los fabricantes de chips, desde la I+D hasta la producción en masa.
Con la continua iteración de chips de IA de ultraalta potencia, las placas de refrigeración líquida para dispositivos de prueba se enfrentarán a una mayor presión de disipación de calor y a requisitos de prueba más estrictos. Esto no solo supone un desafío para la modernización tecnológica, sino que también genera amplias oportunidades de mercado. Elegir una placa de refrigeración líquida con gran adaptabilidad, alta precisión y excelente fiabilidad no solo mejora la eficiencia y el rendimiento de las pruebas de chips, sino que también ayuda a las empresas a superar las barreras técnicas fundamentales en la feroz competencia del mercado. Este es el valor fundamental de las placas de refrigeración líquida para dispositivos de prueba. Nuestra empresa, KENFA, diseña y proporciona equipos de prueba de fiabilidad óptimos para chips de IA. Para más información, contáctenos en king@kenfatech.com.
