1. Introducción

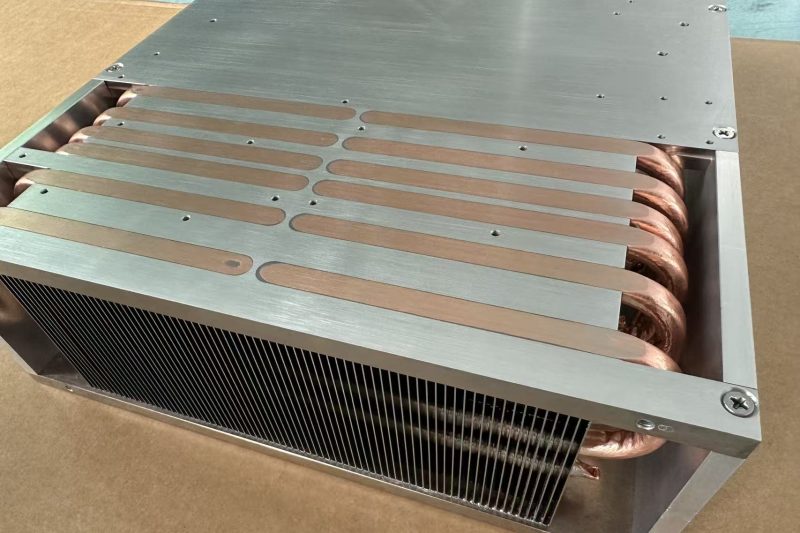

Disipador de calor de tubo de calor Para el enfriamiento de módulos láser. A medida que los módulos láser de alta potencia se adoptan ampliamente en el procesamiento industrial, la comunicación óptica y los sistemas LiDAR, la potencia de operación continua y la densidad de empaquetado siguen aumentando. Durante el funcionamiento normal, la mayor parte de la energía eléctrica de entrada se convierte en un flujo de calor concentrado en lugar de una salida óptica. Los chips láser son extremadamente sensibles a la temperatura de funcionamiento; incluso una acumulación térmica mínima puede causar deriva de longitud de onda, distorsión del punto, atenuación de potencia y reducción de la estabilidad del equipo. En casos graves, el sobrecalentamiento sostenido provocará el envejecimiento prematuro y la falla permanente de los dispositivos láser.
Las soluciones de refrigeración tradicionales para módulos láser se basan principalmente en estructuras de ensamblaje apiladas, que combinan placas base independientes, materiales de interfaz térmica y disipadores de calor con aletas estándar. Este apilamiento multicapa introduce inevitablemente múltiples interfaces de contacto, lo que resulta en una alta resistencia térmica general y una respuesta térmica lenta. Dichas estructuras solo pueden funcionar en condiciones de baja potencia y tienen dificultades para gestionar el alto flujo de calor instantáneo generado por los módulos láser modernos de potencia media y alta. Por lo tanto, el desarrollo de un disipador de calor específico de baja resistencia, alta potencia y alta uniformidad se ha vuelto esencial para el funcionamiento estable de los sistemas láser.
Para abordar los desafíos de la industria mencionados anteriormente, TECNOLOGÍA KENFA Se propone una solución optimizada de disipador de calor con tubos de calor de alta potencia para la gestión térmica de módulos láser. Las dimensiones totales del radiador son 100 mm × 200 mm × 80 mm. A diferencia de las estructuras apiladas convencionales, este diseño adopta una estructura de unión directa de tubos de calor, lo que acorta considerablemente la trayectoria de conducción del calor y reduce significativamente la resistencia térmica de la interfaz. Gracias a sus matrices de tubos de calor de alta potencia y a los procesos de soldadura integrados, la solución logra una disipación de calor eficiente y uniforme para módulos láser de alta carga.
2. Limitaciones de las soluciones tradicionales de gestión térmica láser
En los sistemas convencionales de disipación de calor láser, la trayectoria de transferencia de calor es larga y segmentada: fuente de calor del chip láser → carcasa del módulo → material de interfaz térmica → placa base de aluminio → disipador de calor con aletas → convección del aire ambiente. Cada interfaz de contacto crea una resistencia térmica adicional, lo que dificulta la rápida disipación del calor concentrado.
Además, las placas base de aluminio macizo convencionales presentan una conductividad térmica lateral limitada. Al enfrentarse a fuentes de calor puntuales concentradas provenientes de chips láser, la placa base no puede distribuir el calor de manera uniforme, lo que genera puntos calientes evidentes y grandes diferencias de temperatura en la superficie del módulo. Esta distribución desigual de la temperatura a largo plazo limita considerablemente la consistencia de la salida del láser y acorta la vida útil de los componentes ópticos.
Es evidente que aumentar simplemente la superficie de las aletas no resuelve de raíz el problema térmico de los módulos láser de alta potencia. La clave para mejorar el rendimiento reside en optimizar la conducción del calor, reducir la resistencia de la interfaz y mejorar la velocidad de respuesta térmica general.
3. Diseño estructural e innovación de procesos del disipador de calor láser KENFA TECH
Gracias a años de experiencia en gestión térmica de precisión y tecnología de mecanizado CNC, KENFA TECH ha desarrollado un disipador de calor integrado con tubo de calor de alta potencia, diseñado específicamente para módulos láser. Sus dimensiones son de 100 mm × 200 mm × 80 mm, lo que garantiza un equilibrio entre la compatibilidad de instalación y la redundancia en la disipación de calor para equipos láser de potencia media a alta.
La unidad central de conducción térmica utiliza 10 tubos de calor de cobre de alta pureza de Φ10 mm. Mediante transferencia de calor por cambio de fase interna, cada tubo de calor puede soportar de forma estable y continua una carga térmica de 100 W. El conjunto de tubos de calor proporciona una capacidad total de disipación de calor efectiva de 1000 W, cumpliendo plenamente con los requisitos de disipación de calor continua a plena carga de los módulos láser de alta potencia.
3.1 Estructura de fijación directa del tubo de calor (diseño de núcleo de baja resistencia térmica)
La principal optimización estructural de esta solución reside en la eliminación de las capas de transición intermedias redundantes. Los tubos de calor están firmemente integrados y unidos directamente a la cara interna de la base del radiador, mientras que la superficie externa de la base se ajusta perfectamente a la fuente de calor del módulo láser. Esto permite lograr un modo de conducción de calor por la ruta más corta: «fuente de calor láser - base metálica - tubo de calor».
En comparación con las estructuras apiladas multicapa tradicionales, el diseño de contacto directo elimina las múltiples fuentes de resistencia térmica de la interfaz, mejora enormemente la velocidad de respuesta térmica y evita la acumulación de calor dentro del módulo láser durante el funcionamiento a alta potencia.
3.2 Diseño con aletas penetrantes + Proceso de soldadura integral de cobre
En esta solución, todos los tubos de calor de Φ10 mm penetran verticalmente toda la matriz de aletas y se fijan integralmente a la base y las aletas mediante tecnología profesional de soldadura de cobre. El ensamblaje tradicional del disipador de calor generalmente adopta presión mecánica o ajuste por interferencia, lo que inevitablemente deja pequeños espacios de ensamblaje y forma capas de aislamiento de aire, aumentando la resistencia térmica de contacto y atenuando el rendimiento general de disipación de calor. KENFA TECH adopta tecnología de conformado por soldadura integral para lograr una unión sin fisuras entre los tubos de calor, la placa base y las aletas. El grado de ajuste de la interfaz es cercano al 100%, lo que elimina por completo los espacios de ensamblaje. La disposición penetrante de los tubos de calor permite que el calor concentrado del módulo láser se difunda rápidamente horizontalmente y cubra toda el área de las aletas, logrando una distribución uniforme de la temperatura y maximizando el potencial de disipación de calor de 1000 W de la matriz de tubos de calor.
4. Principio de funcionamiento de la disipación de calor de baja resistencia y alta eficiencia
La lógica de gestión térmica del disipador de calor láser personalizado de KENFA TECH se divide en tres etapas principales:
En primer lugar, ofrece absorción de calor instantánea y conducción de baja resistencia. La fuente de calor del módulo láser entra en contacto directo con la base del radiador, y el calor se transmite rápidamente a la matriz de tubos de calor integrados sin pérdidas por paso del medio. Los diez tubos de calor de alta potencia funcionan en paralelo para desviar rápidamente el flujo de calor concentrado, suprimiendo eficazmente la acumulación de puntos calientes.
Segundo, homogeneización rápida por cambio de fase. Gracias a la circulación de cambio de fase vapor-líquido de alta eficiencia dentro de los tubos de calor, el calor local de alta temperatura se transfiere rápidamente a toda la estructura de aletas, solucionando el problema de la temperatura desigual de las placas base sólidas tradicionales. Tercero, convección de gran superficie y disipación de calor estable. El calor distribuido uniformemente en la matriz de aletas se disipa continuamente mediante convección de aire. Con una redundancia de disipación de calor suficiente, el sistema puede estabilizar eficazmente la temperatura de funcionamiento del módulo láser y reducir la fluctuación de temperatura durante el funcionamiento prolongado.
5. Ventajas técnicas y valor de ingeniería
En comparación con los productos convencionales de disipación de calor para láseres que hay en el mercado, el disipador de calor con tubo de calor de unión directa de KENFA TECH presenta claras ventajas técnicas en escenarios de láser de alta potencia:
(1) Resistencia térmica ultrabaja y alta redundancia de potencia. Al eliminar el apilamiento multicapa y adoptar la soldadura integral, la resistencia térmica general del sistema se reduce en más del 30 %. Con 10 tubos de calor de Φ10 mm que soportan una disipación de calor total de 1000 W, puede soportar de forma estable el funcionamiento a largo plazo con alta carga de módulos láser de alta potencia de grado industrial.
(2) Excelente uniformidad de temperatura. La matriz de tubos de calor de penetración total logra una rápida propagación planar del calor, elimina los puntos calientes locales del chip láser, garantiza una longitud de onda láser y una calidad de punto estables, y mejora la consistencia de precisión del equipo láser.
(3) Estructura compacta y gran compatibilidad. La estructura integrada de 100 mm × 200 mm × 80 mm evita la ocupación innecesaria de espacio. Es compatible con sistemas de refrigeración por convección natural y aire forzado, y se adapta ampliamente a diversas estructuras de instalación de módulos láser convencionales.
(4) Alta fiabilidad y larga vida útil. El proceso de soldadura integral evita el contacto flojo y la atenuación térmica causada por vibraciones prolongadas. El funcionamiento a temperatura estable y con baja fluctuación reduce eficazmente el envejecimiento térmico de los dispositivos ópticos láser y mejora la vida útil y la estabilidad general del equipo. Para reflejar intuitivamente las ventajas de rendimiento y los escenarios de aplicación del disipador de calor de tubo de calor de soldadura directa de KENFA TECH, este documento clasifica y compara tres soluciones principales de gestión térmica de módulos láser, incluidos los disipadores de calor apilados tradicionales, la solución de refrigeración por aire de tubo de calor propuesta y plato frío líquido Solución. Los parámetros principales, la capacidad de disipación de calor, el nivel de control de temperatura y las limitaciones de aplicación se resumen en la tabla a continuación, que aclara los límites técnicos y la adecuación al escenario de cada solución.
|
Solución de gestión térmica
|
Potencia de disipación de calor efectiva
|
Precisión del control de temperatura del módulo
|
Ruido de funcionamiento
|
Resistencia térmica estructural
|
Escenarios Aplicables
|
Costo integral
|
|---|---|---|---|---|---|---|
|
Disipador de calor de extrusión
|
≤500 W
|
≥60 ℃ (Uniformidad deficiente)
|
Medio-alto
|
Alta (superposición de interfaz multicapa)
|
Módulos láser de baja potencia, escenarios industriales comunes con bajos requisitos de control de temperatura.
|
Bajo
|
|
Disipador de calor con tubo de calor para soldadura directa de KENFA TECH
|
≤1000 W
|
45–55 ℃ (Excelente uniformidad)
|
Medio-bajo
|
Bajo (Reducido en más del 30%)
|
Módulos láser de potencia media y alta, equipos de procesamiento láser industrial convencionales, comunicación óptica y LiDAR.
|
Medio (Alta relación calidad-precio)
|
|
Solución de refrigeración por placa fría líquida
|
≥2000 W
|
≤45 ℃ (Control de ultra alta precisión)
|
Ruido de ventilador ultrabajo / Sin ruido de ventilador
|
Ultra bajo
|
Equipos láser de ultra alta potencia, entorno de trabajo con bajo nivel de ruido, escenarios de temperatura constante de alta precisión.
|
Alto (Soporta funcionamiento continuo con carga elevada)
|
Cabe mencionar que esta solución de tubo de calor refrigerado por aire es altamente rentable y confiable para módulos láser con una potencia de hasta 1000 W y requisitos de control de temperatura convencionales. Sin embargo, para escenarios operativos extremos donde la potencia de operación del láser supera los 2000 W, y al mismo tiempo se requiere un funcionamiento de ruido ultrabajo y un estricto control de la temperatura del módulo por debajo de 45 ℃, la estructura de tubo de calor refrigerado por aire ya no puede satisfacer las demandas de disipación de calor y regulación precisa de la temperatura. En tales escenarios de alta potencia, alta precisión y bajo ruido, platos frios liquidos Se convierten en la opción óptima para la gestión térmica. Gracias a su alta capacidad calorífica específica y sus características de transferencia de calor uniformes, los sistemas de refrigeración líquida logran un control de temperatura ultraestable, cero ruido del ventilador y una disipación de calor continua a alta carga, adaptándose perfectamente a las condiciones de trabajo extremas de los equipos láser de alta potencia.
6. Conclusión
Con el objetivo de abordar los problemas térmicos prácticos de los módulos láser de alta potencia, como la alta densidad de flujo de calor, la fácil acumulación de puntos calientes y la escasa estabilidad de la temperatura, KENFA TECH desarrolla y optimiza un disipador de calor integrado con tubos de calor soldados de conexión directa. Mediante la innovación estructural del contacto directo de los tubos de calor y la mejora del proceso de soldadura de penetración de aletas integrales, se acorta considerablemente la trayectoria de conducción del calor y se reduce eficazmente la resistencia térmica de la interfaz. Con un tamaño general razonable de 100 mm × 200 mm × 80 mm y una matriz de tubos de calor de alta potencia con una capacidad total de disipación de calor de 1000 W, la solución logra una conducción de calor eficiente y un control uniforme de la temperatura. Resuelve el cuello de botella térmico de los disipadores de calor láser tradicionales en condiciones de trabajo de alta carga y puede proporcionar un soporte de gestión térmica estable y fiable para el procesamiento láser industrial, láseres de comunicación óptica, detección LiDAR y otros equipos de precisión, lo que le confiere un alto valor de aplicación en ingeniería y de divulgación.
