Las baterías de los coches pueden sobrecalentarse durante la carga o al conducir a alta velocidad. Esto plantea problemas de seguridad y riesgos para el rendimiento. Un control adecuado de la temperatura alivia estos problemas. Mantiene estable el flujo de energía y prolonga la vida útil de la batería. Esta garantía ayuda a los usuarios a confiar en la tecnología de los vehículos eléctricos y a mantenerse seguros en la carretera.
El sistema de refrigeración de la batería de un vehículo eléctrico funciona disipando el calor de las celdas. Esto reduce la temperatura general y evita la fuga térmica. Componentes como los canales de refrigerante, las bombas y los intercambiadores de calor trabajan en conjunto para reducir el exceso de calor. Esto es esencial para la estabilidad de la batería, la eficiencia de carga y un rendimiento fiable.
Los vehículos eléctricos están ganando popularidad. Sin embargo, muchos aún se preguntan cómo se mantienen frías las baterías durante un uso intensivo. Comprender estos sistemas ayudará a los responsables de la toma de decisiones a elegir la tecnología adecuada. También muestra cómo fabricantes como Kenfatech abordan el control del calor con soluciones fiables que mejoran la eficiencia de la batería.
¿Cuál es el principio del sistema de enfriamiento de la batería?
La gestión del calor es crucial para las celdas de las baterías de los vehículos eléctricos. El sobrecalentamiento puede acortar la vida útil de la batería y comprometer la seguridad. Un enfoque estructurado para el control térmico utiliza la conducción , la convección o el flujo de líquido para mantener la temperatura estable. Este principio protege cada celda de los picos de calor impredecibles.
El principio fundamental reside en disipar el calor mediante un medio controlado. Esto evita la acumulación alrededor de las celdas. Se utilizan materiales conductores que transfieren el calor a los canales de refrigerante. A medida que el refrigerante circula, disipa el calor. Esto ayuda a preservar la composición química de la batería y garantiza un rendimiento constante.
La refrigeración eficiente se basa en un proceso directo o indirecto. En el método directo, el líquido puede entrar en contacto con las celdas de la batería . En el método indirecto, existen interfaces térmicas entre las celdas y las placas de refrigeración. Ambos métodos optimizan la temperatura transfiriendo el calor a un fluido o corriente de aire. Este fluido luego sale de la zona de la batería. A continuación, se presenta una descripción general de cómo funciona cada paso:
Fases de la transferencia de calor
- Contacto: El calor se genera dentro de las celdas de la batería durante la carga o descarga.
- Conducción: El calor se transfiere desde las células a los materiales circundantes o materiales de interfaz térmica (TIM).
- Movimiento fluido: Un refrigerante circula o el aire fluye a través de las superficies, eliminando el calor absorbido.
- Prensa: El fluido caliente se mueve hacia un radiador o intercambiador de calor, lo que permite que el calor se disipe.
Mantener un flujo equilibrado es fundamental. Por ejemplo, Kenfatech podría diseñar placas de refrigeración líquida mediante soldadura fuerte o extrusión, garantizando un contacto estable y un paso eficaz del refrigerante. El principio sigue siendo el mismo: alejar el calor de los componentes delicados de la batería.
Un diseño típico de enfriamiento de batería se puede dividir en estos componentes:
| Componente | Función | Ejemplo en la práctica |
|---|---|---|
| Canales de refrigerante | Transportar el líquido cargado de calor lejos de las células. | Integrado en placas de metal |
| Bomba | Fuerza la circulación del refrigerante | Bomba eléctrica o mecánica |
| Intercambiador de calor | Libera calor al ambiente. | Radiadores o enfriadores externos |
| Interfaz térmica | Cubre el espacio entre la celda y la placa de enfriamiento | Pasta o geles TIM |
| Sistema de monitorización | Realiza un seguimiento de los niveles de temperatura y activa alertas. | Sensores con diagnóstico integrado |
La monitorización continua optimiza la respuesta de refrigeración. Por ejemplo, si una parte de la batería se calienta más rápido, los sensores pueden aumentar el flujo de refrigerante en esa zona. Este diseño flexible es crucial para las exigencias de los vehículos eléctricos modernos. Todo ello se alinea con el principio de proteger las celdas manteniendo la temperatura constante.
¿Qué es el sistema de refrigeración de un vehículo eléctrico?
Muchos se preguntan cómo gestionan los vehículos eléctricos la gestión del calor en segundo plano. El sistema de refrigeración es un circuito especializado que utiliza canales de fluido, sensores de temperatura y bombas. Controla la temperatura de la batería en condiciones dinámicas. Cada componente ayuda a mantener el rendimiento óptimo de la fuente de energía.
El sistema de refrigeración de un vehículo eléctrico funciona haciendo circular refrigerante por canales cerca de los módulos de la batería. Los sensores de temperatura detectan el aumento de calor y la bomba acelera la circulación del fluido. El exceso de calor fluye a un intercambiador de calor o radiador. Este proceso mantiene temperaturas de funcionamiento estables para garantizar la eficiencia y la seguridad.

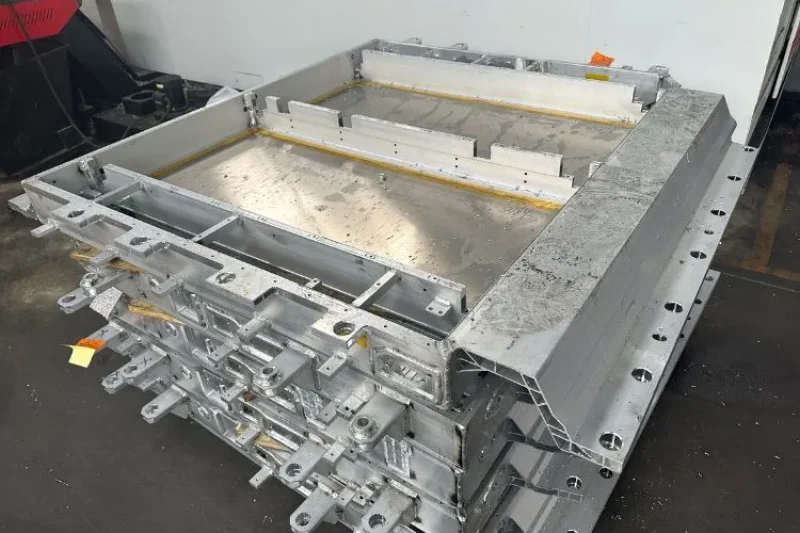

Estos sistemas de refrigeración combinan tecnología y un diseño inteligente. Por ejemplo, las placas de refrigeración líquida de Kenfatech para baterías de vehículos eléctricos pueden incorporar canales avanzados o conexiones selladas para evitar fugas. Esto contribuye a un rendimiento fiable a lo largo del tiempo, incluso si el vehículo eléctrico se somete a cargas rápidas frecuentes o a trayectos a alta velocidad.
Componentes clave en el sistema de refrigeración de un vehículo eléctrico
- Depósito de refrigerante: Contiene el líquido refrigerante (a menudo una mezcla de agua y anticongelante).
- Bombas: Haga circular el refrigerante por todo el paquete de baterías.
- Sensores térmicos: Detecta aumentos de temperatura, enviando señales a los módulos de control.
- Radiador o intercambiador de calor: Expulsa calor al ambiente.
- Módulo de control: Administra la velocidad de la bomba, las posiciones de las válvulas y, a veces, los ventiladores.
A continuación se muestra una tabla que compara los diferentes tipos de refrigerante utilizados en los sistemas de refrigeración de vehículos eléctricos:
| Tipo de refrigerante | Características | Uso típico | Ventajas | Desventajas |
|---|---|---|---|---|
| Mezcla de agua y glicol | Punto de congelación bajo | Común para vehículos eléctricos | Rentable, de amplio uso | Puede requerir una corrosión cuidadosa. |
| Fluidos dieléctricos | No conductivo | Inmersión directa de la batería | Seguridad cerca de dispositivos electrónicos | Mayor costo |
| Refrigerantes del motor | Refrigerantes automotrices tradicionales | Algunos vehículos híbridos | Ampliamente disponible | Debe garantizar la compatibilidad del material de la batería. |
Al diseñar sus sistemas de refrigeración, los fabricantes de vehículos eléctricos se centran en un mantenimiento sencillo y una protección robusta. Integran sensores para responder rápidamente si alguna sección de la batería se sobrecalienta. Este enfoque de circuito cerrado mejora la autonomía del vehículo eléctrico y prolonga la vida útil de la batería. Además, aborda las preocupaciones de los usuarios en cuanto a seguridad y fiabilidad. Para proveedores B2B como Kenfatech, personalizar estas soluciones de refrigeración implica atender las necesidades de la industria automotriz. Esto incluye sistemas escalables para paquetes de baterías de gran tamaño u ofrecer aletas especializadas para una mejor transferencia de calor.
¿Cuáles son los métodos de enfriamiento de la batería del vehículo eléctrico?
Los vehículos eléctricos emplean diversos métodos para gestionar el calor de la batería . Cada método tiene sus ventajas y desventajas. Algunos se basan en la circulación de líquido alrededor de las celdas, mientras que otros utilizan aire o incluso refrigerantes especializados. La elección del método adecuado depende del diseño del vehículo, las consideraciones de coste y los objetivos de rendimiento.
Los métodos comunes de refrigeración de baterías para vehículos eléctricos incluyen la refrigeración líquida, la refrigeración por aire, la refrigeración por cambio de fase y la refrigeración con refrigerantes . Los sistemas líquidos utilizan fluidos como agua y glicol. La refrigeración por aire consiste en soplar aire a través de los módulos de la batería. Los materiales de cambio de fase absorben el exceso de calor. Los sistemas de refrigeración adaptan la tecnología de climatización para mantener temperaturas estables en las celdas.
Cada método presenta ventajas y desventajas únicas. La refrigeración líquida suele ser más eficaz, pero más cara. La refrigeración por aire es más sencilla, pero podría presentar dificultades con cargas térmicas más elevadas. Los materiales de cambio de fase pueden almacenar energía térmica, pero requieren un diseño cuidadoso para evitar la saturación. Los sistemas basados en refrigerantes son potentes, pero pueden ser complejos.
Refrigeración líquida en detalle
La refrigeración líquida suele utilizar canales que hacen circular el refrigerante directamente debajo o alrededor de las baterías. Las placas de refrigeración líquida de Kenfatech demuestran cómo una placa metálica diseñada a medida incorpora estos canales o tubos. El refrigerante fluye a un ritmo controlado, absorbiendo el calor antes de dirigirlo a un radiador externo.
Ventajas:
- Alta capacidad de eliminación de calor
- Distribución uniforme de la temperatura
- Adaptable a paquetes de baterías grandes
Desafíos:
- Requiere bombas y plomería.
- Posibilidad de fugas si no se sella correctamente
- Mayor costo que la refrigeración por aire básica
Descripción general del enfriamiento por aire
La refrigeración por aire se basa en ventiladores que impulsan el aire a través de los módulos de batería. Es ideal para configuraciones de bajo consumo o climas templados. Sin embargo, puede presentar dificultades en condiciones extremas o ciclos de carga rápidos.
Ventajas:
- Diseño simple
- Menores costos iniciales
- Menos demanda de mantenimiento
Desafíos:
- Menos eficiente con cargas elevadas
- Los módulos de batería necesitan buenas vías de flujo de aire
- Puede ser ruidoso o requerir ventiladores grandes.
Perspectivas sobre el enfriamiento por cambio de fase
En este método, materiales como los compuestos a base de cera pasan de estado sólido a líquido a ciertas temperaturas. Esta transición absorbe calor, estabilizando la temperatura de la batería. Una vez que el material se funde, necesita tiempo para enfriarse y solidificarse de nuevo.
Ventajas:
- Puede soportar ráfagas cortas de calor alto.
- Funcionamiento silencioso
- Ligeros.
Desafíos:
- Absorción de calor repetida limitada
- Requiere restricciones de diseño específicas
- Puede ser necesario enfriamiento externo para restablecer la fase.
Refrigeración basada en refrigerantes
Esto implica aprovechar el sistema de aire acondicionado existente del vehículo. Las líneas de refrigerante pasan por la batería. El calor se elimina a medida que el refrigerante se evapora y pasa a un condensador.
Ventajas:
- Potencial de enfriamiento muy efectivo
- Utiliza componentes de A/C existentes
- Admite aplicaciones de alto rendimiento
Desafíos:
- Integración compleja
- Requiere válvulas y compresores especializados.
- Mayores costos de desarrollo
Elegir el método de refrigeración adecuado implica equilibrar las necesidades de rendimiento, el coste y las limitaciones de espacio. Los diseños avanzados pueden combinar métodos, como la refrigeración líquida para las celdas centrales y la refrigeración por aire para las zonas periféricas. Proveedores como Kenfatech se centran en las placas de refrigeración líquida por su eficiencia . Sin embargo, pueden adaptar las soluciones para cumplir con los objetivos térmicos específicos de cada proyecto. Comprender estos métodos ayuda a los responsables de los vehículos eléctricos a tomar decisiones informadas que promuevan la longevidad de la batería y la confianza del conductor.
¿Por qué es necesario enfriar las baterías de los vehículos eléctricos?
Las baterías se calientan naturalmente al cargarse o descargarse. Las temperaturas elevadas pueden dañar los componentes de la batería, reducir su eficiencia e incluso generar riesgos de seguridad. Una refrigeración adecuada soluciona estos problemas regulando las temperaturas dentro de rangos óptimos y protegiendo la química interna.
Las baterías de los vehículos eléctricos necesitan refrigeración para evitar el sobrecalentamiento, garantizar un funcionamiento seguro y prolongar su vida útil. Sin un control adecuado de la temperatura, el rendimiento disminuye. Las celdas se degradan más rápido y existe el riesgo de fugas térmicas. La refrigeración proporciona un flujo de energía constante y mantiene una química de la batería en buen estado.
Las altas temperaturas aceleran las reacciones químicas, lo que puede degradar los materiales internos. Esta degradación puede causar daños permanentes, reduciendo la capacidad de la batería para mantener la carga. En casos extremos, el sobrecalentamiento puede provocar eventos peligrosos. Al enfriar la batería, los fabricantes y operadores previenen estas situaciones.
Degradación de la batería e impacto en el rendimiento
La composición química de una batería cambia con la temperatura. Las altas temperaturas pueden degradar los electrodos o formar depósitos no deseados. Esto acorta la vida útil de la batería. Una menor eficiencia también desperdicia energía, lo que reduce la autonomía del vehículo y aumenta los costos para el usuario.
A continuación se muestra una visión simplificada del impacto de la temperatura en el rendimiento de la batería:
| Rango de temperatura | Impacto en el rendimiento de la batería |
|---|---|
| Por debajo del óptimo | Aceptación de carga reducida, salida más lenta |
| Alcance óptimo | El mejor equilibrio entre capacidad y seguridad |
| Por encima del óptimo | Envejecimiento acelerado, mayor riesgo de fallo |
Preocupaciones sobre el descontrol térmico
La fuga térmica es una situación en la que el calor desencadena reacciones químicas que generan más calor. Es un círculo vicioso que puede provocar daños en la batería o incluso la combustión. Una refrigeración eficaz reduce este riesgo. Los fabricantes de vehículos eléctricos incorporan múltiples medidas de seguridad, como sensores integrados, canales de refrigeración robustos y circuitos de protección que cortan la alimentación si las temperaturas suben.
Demandas operativas y de carga
La carga rápida introduce una corriente alta en las celdas de la batería, lo que genera más calor. Conducir a alta velocidad o en pendientes pronunciadas también sobrecarga la batería. Un sistema de refrigeración bien diseñado anticipa estos picos. Aumenta el flujo de refrigerante o la velocidad del ventilador según sea necesario.
Kenfatech, que presta servicios a la industria automotriz y a otras industrias, reconoce estas demandas. Fabrica placas de refrigeración personalizadas para diferentes diseños de vehículos. Ya sea un vehículo eléctrico compacto o un transporte pesado, controlar la temperatura sigue siendo vital para la confiabilidad. Esto garantiza que los usuarios finales experimenten un rendimiento estable, una autonomía predecible y menos problemas de mantenimiento.
¿Cuáles son los desafíos de la gestión térmica en el sistema de enfriamiento de la batería de los vehículos eléctricos?
La gestión térmica no se limita a mover el refrigerante. Los ingenieros deben encontrar un equilibrio entre la complejidad del diseño, el coste y la fiabilidad. Además, las limitaciones de espacio dentro de un vehículo limitan la disposición de los sistemas de refrigeración. Cada uno de estos desafíos influye en el rendimiento y la seguridad finales del vehículo eléctrico.
Los desafíos de la gestión térmica surgen de las altas cargas térmicas, el espacio de instalación limitado y la necesidad de un sellado robusto contra fugas. Los ingenieros también se enfrentan a presiones de costes. Lograr una refrigeración constante en cada celda de la batería es difícil, pero necesario para mantener la fiabilidad y prolongar su vida útil.
Complejidad en el diseño
Los vehículos eléctricos modernos integran módulos de batería de alta capacidad en áreas compactas. Integrar canales de refrigerante o materiales de cambio de fase sin añadir peso excesivo es complejo. El diseño también debe garantizar un flujo uniforme del refrigerante. Cualquier flujo irregular puede crear puntos calientes localizados.
Confiabilidad vs. Costo
Algunos materiales, como las aleaciones avanzadas o los sellos premium, pueden aumentar la fiabilidad del sistema. Sin embargo, esto incrementa los costos de producción. Encontrar el equilibrio es una preocupación constante para los proveedores de la industria automotriz. Una solución económica podría comprometer la durabilidad a largo plazo.
Prevención de fugas
La refrigeración líquida exige sellos seguros en cada junta. Cualquier fuga cerca de las celdas de la batería es inaceptable. Los ingenieros prueban prototipos en condiciones extremas. Las vibraciones en la carretera, las fluctuaciones de temperatura y la exposición a sustancias químicas pueden comprometer la integridad de los sellos.
A continuación se muestra una tabla que ilustra las posibles fuentes de fugas y las estrategias para abordarlas:
| Fuente potencial de fuga | Causa | Estrategia de Prevención |
|---|---|---|
| Conexiones de bomba | Vibración, mal ajuste | Utilice abrazaderas o conectores de alta calidad |
| Costuras de placa | Expansión térmica, tensión del material | Uniones metálicas soldadas o soldadas |
| Acoplamientos de manguera | Caucho envejecido, picos de presión | Mangueras reforzadas, inspecciones periódicas |
| Puertos de sensor | Roscas del sensor mal selladas | Diseño de junta adecuado, apriete seguro |
Integración de sistemas complejos
La refrigeración de la batería debe integrarse con el sistema térmico general del vehículo. Algunos vehículos comparten los recursos de refrigeración entre la batería y la electrónica de potencia o el sistema de climatización de la cabina. Esta complejidad exige algoritmos de control minuciosos que prioricen la salud de la batería sin sacrificar la comodidad de los pasajeros.
En Kenfatech, se centran en la producción de placas de refrigeración y disipadores de calor fiables. Entienden que cada programa de vehículos eléctricos tiene necesidades únicas. Al colaborar con los fabricantes de automóviles, diseñan soluciones a medida que cumplen con las limitaciones de espacio y los objetivos de costes. Este enfoque ayuda a abordar los numerosos desafíos de la gestión térmica sin comprometer la seguridad de la batería.
Ejemplos de sistemas de gestión térmica de baterías
Los sistemas de gestión térmica varían considerablemente. Algunos adoptan la inmersión en líquido, mientras que otros se basan en placas frías integradas. Algunos fabricantes de automóviles incluso exploran la combinación de refrigeración por aire y líquido en diseños modulares. Estos ejemplos reales ilustran cómo diferentes soluciones abordan objetivos similares.
Algunos ejemplos incluyen la inmersión directa en líquido, los circuitos de refrigeración de circuito cerrado y los sistemas híbridos. La inmersión directa sumerge las celdas en un fluido dieléctrico. Los sistemas de circuito cerrado canalizan el refrigerante a través de canales. Los sistemas híbridos combinan refrigeración por aire con circuitos de líquido para las secciones sensibles. Cada enfoque busca un control térmico equilibrado.
Inmersión directa en líquido
Un fluido dieléctrico baña completamente las celdas. Esto maximiza el contacto y disipa el calor eficientemente. Sin embargo, puede ser costoso y requiere un fluido especializado.
- Ventajas: Excelente transferencia de calor, temperatura uniforme.
- Desventajas: Altos costos de fluidos, diseño complejo.
Circuitos de refrigerante de circuito cerrado
Los canales de refrigerante conducen el fluido junto a las celdas de la batería o debajo de ellas. Esto es común en muchos vehículos eléctricos de producción en masa.
- Ventajas: Tecnología probada, costo manejable.
- Desventajas: Requiere un sellado cuidadoso, puede ser menos uniforme que la inmersión directa.
Sistemas híbridos
Estos sistemas pueden utilizar una placa de refrigeración para el núcleo de la batería y refrigeración por aire para los módulos periféricos. Abordan diferentes cargas térmicas sin sobreeficiente.
- Ventajas: Diseño flexible, distribución rentable de recursos.
- Desventajas: Complejidad de ingeniería adicional, más piezas para mantener.
Gestión térmica en acción
Los fabricantes pueden incluir monitoreo avanzado para monitorear la temperatura de cada celda. Si alguna celda se desvía, el sistema puede redirigir el flujo de refrigerante o generar una alerta. A continuación, se presenta una comparación general de cómo cada enfoque gestiona la temperatura:
| Tipo de sistema | Eficiencia de enfriamiento | Escenario de uso común | Nivel de costo |
|---|---|---|---|
| Inmersión directa | Muy Alta | Vehículos eléctricos especializados de alto rendimiento | Alto |
| Circuito de bucle cerrado | Alto | La mayoría de los vehículos eléctricos convencionales | Moderado a alto |
| Híbrido | Variable | Configuraciones específicas | Moderado |
Los productos de Kenfatech, como las placas de refrigeración líquida soldadas o las aletas extruidas, pueden constituir la base de un sistema de circuito cerrado. Sus placas son personalizables, lo que facilita su adaptación a configuraciones de batería específicas. Esta flexibilidad es crucial para grandes pedidos en los sectores automotriz, 5G y otros mercados tecnológicos. Con más de una década de experiencia en la fabricación en China, Kenfatech ofrece soluciones de refrigeración fiables y de alta calidad a ingenieros que las necesitan.
Conclusión
Una refrigeración adecuada de la batería de un vehículo eléctrico garantiza el rendimiento, la seguridad y una larga vida útil. Al comprender cómo funcionan los diferentes métodos y los desafíos que surgen, las partes interesadas pueden elegir las soluciones adecuadas para sus vehículos eléctricos.
