Aplicación de chips de refrigeración termoeléctrica en deshumidificadores. Diseño y aplicación de deshumidificación de un chip de refrigeración de semiconductores TEC basado en un tubo de calor de acetona y un disipador de calor de aletas biseladas . En lugares como bibliotecas y museos, la conservación de reliquias y equipos culturales de alta precisión impone requisitos estrictos en el control de la humedad ambiental. Los equipos de deshumidificación tradicionales basados en compresores sufren inconvenientes como un alto consumo de energía, un gran volumen y un ruido significativo. Para abordar estos problemas, este artículo diseña un chip de refrigeración de alta eficiencia centrado en semiconductores TEC, integrado con tubos de calor de baja temperatura de acetona y disipadores de calor de aletas biseladas. Al aprovechar la transferencia de calor por cambio de fase, logra una deshumidificación profunda silenciosa y de bajo consumo de energía, satisfaciendo las necesidades especiales de los espacios culturales y museísticos.
1. Esquema de diseño del núcleo y parámetros estructurales
El diseño de este chip de refrigeración sigue la lógica fundamental de «alta eficiencia en la disipación de calor, refrigeración profunda y deshumidificación rápida». Los parámetros y métodos de conexión de cada componente son los siguientes:
1. Selección e instalación de aletas biseladas Disipador de calor
Se seleccionó un disipador de calor de aletas biseladas de 80 mm de ancho, 120 mm de largo y 40 mm de alto, que se montó en el extremo calefactor del semiconductor TEC. La estructura de aletas biseladas ofrece una superficie de disipación térmica extremadamente amplia, lo que permite una rápida disipación del calor generado durante el funcionamiento del TEC. Un ventilador de 80 mm se encuentra sobre el disipador, lo que mejora la eficiencia de la transferencia de calor al aire mediante convección forzada, proporcionando así una disipación térmica estable para la refrigeración continua del TEC.
2. Aplicación innovadora de acetona a baja temperatura Tubo de calor
Los tubos de calor son componentes conductores de calor de alta eficiencia basados en la transferencia de calor por cambio de fase. Superando las limitaciones de los medios de trabajo tradicionales para tubos de calor, este diseño utiliza acetona como fluido de trabajo interno. La acetona ofrece la ventaja única de sus características de cambio de fase a baja temperatura: puede evaporarse y hervir incluso a 0 °C, lo cual es altamente compatible con la temperatura de funcionamiento del extremo de refrigeración TEC. La conexión entre el tubo de calor y el extremo de refrigeración TEC se realiza mediante soldadura con pasta de soldar, lo que garantiza una alta eficiencia de conducción térmica entre ellos, a la vez que proporciona un excelente sellado y estabilidad estructural.
3. Construcción del enlace de trabajo general
Al encenderse, el semiconductor TEC genera rápidamente una diferencia de temperatura entre sus extremos de calentamiento y refrigeración. El calor del extremo de calentamiento se disipa rápidamente a través del disipador de calor de aletas biseladas y el ventilador. La baja temperatura del extremo de refrigeración se transfiere al tubo de calor mediante soldadura con pasta de soldar, lo que desencadena la reacción de cambio de fase de la acetona en su interior. La acetona líquida absorbe el calor del extremo de refrigeración y se evapora, mientras que la acetona gaseosa libera energía fría y se vuelve a licuar durante su flujo a lo largo de la pared interna del tubo de calor. Este ciclo se repite, convirtiendo la refrigeración puntual del TEC en refrigeración superficial del tubo de calor, ampliando así significativamente el área de refrigeración.
2. Principio de funcionamiento y mecanismo de deshumidificación
El proceso de refrigeración y deshumidificación de este chip de refrigeración se logra mediante la sinergia del efecto termoeléctrico TEC y la transferencia de calor por cambio de fase del tubo de calor. Los mecanismos específicos son los siguientes:
1. Sinergia de la refrigeración termoeléctrica y la transferencia de calor por cambio de fase
Basándose en el efecto Peltier, al encender el semiconductor TEC, los portadores transfieren energía al moverse entre sus extremos, lo que provoca que un extremo absorba calor continuamente para la refrigeración y el otro lo libere continuamente. El calor generado por el extremo calefactor se descarga rápidamente mediante el disipador de calor de aletas biseladas y el ventilador, lo que evita que el TEC funcione mal por sobrecalentamiento. La baja temperatura del extremo de refrigeración se transfiere al tubo de calor mediante soldadura con pasta de soldar, lo que desencadena la reacción de cambio de fase de la acetona en el tubo: la acetona líquida absorbe calor del extremo de refrigeración y se evapora, mientras que la acetona gaseosa libera energía fría y se vuelve a licuar durante su flujo a lo largo de la pared interna del tubo de calor. Este ciclo se repite, convirtiendo la refrigeración puntual del TEC en refrigeración superficial del tubo de calor, ampliando considerablemente el área de refrigeración.
2. Deshumidificación profunda basada en el principio de formación de hielo

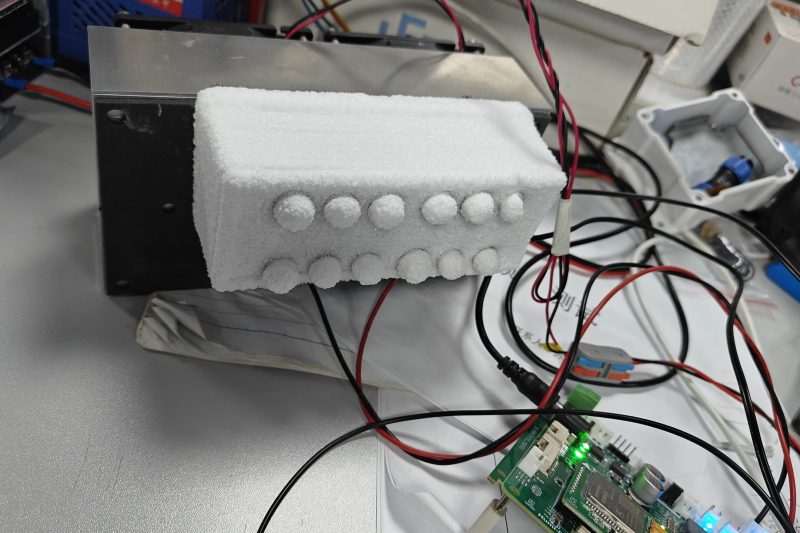

Cuando la temperatura superficial del tubo de calor desciende a 0 °C o menos, el vapor de agua del aire circundante se condensa formando escarcha o hielo en la superficie del tubo. Este proceso captura eficientemente las moléculas de agua libres en el aire, logrando una deshumidificación profunda. En comparación con los equipos de deshumidificación con compresor tradicionales, este diseño no requiere un sistema complejo de circulación de refrigerante y logra la deshumidificación mediante cambio de fase física. Se caracteriza por su bajo consumo de energía, bajo nivel de ruido y un funcionamiento estable, lo que lo hace ideal para bibliotecas, museos y otros lugares donde el silencio ambiental y el consumo de energía de los equipos son importantes.
3. Ventajas de la aplicación y valor del escenario
1. Bajo consumo de energía y funcionamiento silencioso
Al abandonar el modo de funcionamiento de alta potencia de los compresores tradicionales, este chip de refrigeración se basa en semiconductores TEC, con funciones auxiliares como ventiladores y tubos de calor, lo que reduce significativamente el consumo total de energía. Además, los compresores no generan vibraciones mecánicas ni ruido, lo que garantiza un ambiente silencioso en espacios culturales y museos.
2. La deshumidificación profunda cumple con los requisitos de conservación de precisión.
Basado en el principio de deshumidificación de la formación de hielo, la humedad ambiente se puede controlar a un nivel más bajo, cumpliendo con los estrictos requisitos de conservación de baja humedad de libros antiguos, caligrafía y pinturas, instrumentos de precisión, etc., y previniendo eficazmente el moho de las reliquias culturales y daños en los equipos debido a la humedad.
3. Estructura compacta y fácil integración
Cada componente tiene dimensiones regulares y la estructura general es compacta, lo que puede integrarse de forma flexible en pequeños equipos de deshumidificación, lo que facilita la instalación y el uso en espacios estrechos, como estanterías de bibliotecas y vitrinas de museos.
4. Conclusión y perspectivas
Este diseño maximiza la eficiencia de refrigeración de los semiconductores TEC mediante la innovadora combinación de tubos de calor de acetona de baja temperatura y disipadores de calor con aletas biseladas, logrando una deshumidificación profunda silenciosa y de bajo consumo energético. Este chip de refrigeración no solo satisface las necesidades de conservación de equipos de alta precisión y reliquias culturales en bibliotecas y museos, sino que también puede extenderse a entornos con estrictos requisitos de control de humedad, como laboratorios y archivos. En el futuro, optimizando la estructura del tubo de calor y mejorando la eficiencia energética del TEC, será posible reducir aún más el consumo de energía, ampliar el área de refrigeración y promover la aplicación a gran escala de la tecnología de deshumidificación sin compresor. Asimismo, podemos mejorar la eficiencia del TEC enfriando su lado caliente con una placa fría líquida , lo que reducirá aún más la temperatura del lado frío. Estamos preparados para ofrecer diseños personalizados de estos módulos TEC a nuestros clientes según sus requisitos específicos.
