Resumen
Para satisfacer los requisitos de disipación de calor eficientes de dispositivos electrónicos de alta potencia de 1 kW (como CPU de servidores de alta potencia y módulos inversores industriales), este artículo diseña una placa de refrigeración líquida con seis canales de tubos de cobre integrados . Basándose en una placa base de aleación de aluminio 6063-T5 con dimensiones de 177.8 mm × 152 mm × 14 mm, se construyen seis grupos de canales de flujo paralelos utilizando tubos de cobre con un diámetro exterior de 9.52 mm y un espesor de pared de 1.24 mm. En condiciones de una temperatura ambiente de 35 °C y un caudal de refrigerante de 4 L/min, se alcanza una resistencia térmica objetivo de 0.013 °C/W, y la temperatura superficial máxima de la placa de refrigeración líquida se controla dentro del rango de 47 °C ± 2 °C. Este artículo detalla sistemáticamente el diseño estructural, la coincidencia de parámetros y los procesos de verificación del rendimiento, proporcionando una solución de ingeniería para la disipación de calor de dispositivos de nivel de kilovatios.
1. Antecedentes del diseño y requisitos básicos
A medida que la densidad de potencia de los dispositivos electrónicos supera los 50 W/cm², la disipación de calor de los dispositivos de 1 kW se ha convertido en un cuello de botella fundamental que limita la estabilidad del sistema. La refrigeración por aire tradicional o las placas de refrigeración líquida de canal pequeño tienden a provocar el sobrecalentamiento y fallos del dispositivo debido a una eficiencia de intercambio de calor insuficiente. Este diseño debe cumplir los siguientes indicadores clave para abordar los problemas de la disipación de calor de alta potencia:
• Restricciones estructurales: La placa base del sistema de refrigeración líquida tiene unas dimensiones de 177.8 mm × 152 mm (adaptándose a la disposición de instalación de la mayoría de los dispositivos de nivel kilovatio) y un espesor de 14 mm (garantizando la resistencia estructural y reservando espacio suficiente para la integración de seis grupos de tubos de cobre). El material de la placa base es aleación de aluminio 6063-T5 (que combina alta conductividad térmica y estabilidad de procesamiento).
• Objetivos de rendimiento: En condiciones de potencia de disipación de calor de 1 kW, temperatura ambiente de 35 ℃ y caudal de refrigerante de 4 L/min, la resistencia térmica total será ≤0.013 ℃/W, la temperatura máxima de la superficie será ≤49 ℃, la temperatura mínima de la superficie será ≥45 ℃ y no habrá puntos calientes locales.
• Requisitos del canal de flujo: Se adopta una estructura paralela de seis canales para garantizar que el refrigerante cubra uniformemente toda la placa base, evitando altas temperaturas locales causadas por una distribución desigual de los canales de flujo.
2. Estructura clave y diseño de parámetros de la placa de refrigeración líquida
2.1 Estructura de la placa base y propiedades del material
Como componente principal para la conducción de calor y el soporte del tubo de cobre, el diseño de la placa base debe equilibrar la eficiencia de la conducción de calor y la viabilidad del procesamiento:
Dimensiones y tecnología de procesamiento: La placa base rectangular, con unas dimensiones de 177.8 mm × 152 mm, tiene un espesor de 14 mm. Seis grupos de ranuras para la inserción de tubos de cobre se procesan mediante fresado de precisión CNC. El ancho de la ranura coincide con el diámetro exterior del tubo de cobre (9.52 mm, con una tolerancia de ±0.03 mm), la profundidad de la ranura es de 7 mm (reservando un espesor de placa base de 7 mm para el soporte y evitar deformaciones durante la instalación o el uso), y la separación entre ranuras es de 22 mm (lo que garantiza una distribución uniforme de los seis grupos de canales de flujo para cubrir toda el área de intercambio térmico de la placa base).
Ventajas del material: En comparación con las aleaciones de aluminio convencionales, la aleación de aluminio 6063-T5 presenta una conductividad térmica estable de 205 W/(m·K) (superior a los 180 W/(m·K) de la 6061-T6) tras el tratamiento de envejecimiento, y su límite elástico alcanza los 110 MPa. Soporta la tensión térmica y la presión de instalación con una potencia de 1 kW, sin riesgo de deformación durante el uso prolongado.
2.2 Diseño de la placa de refrigeración de seis canales con tubos de cobre y optimización del canal de flujo
La estructura de seis canales es el núcleo para lograr un intercambio de calor uniforme y una baja resistencia térmica, y es necesario maximizar la eficiencia del intercambio de calor a través del diseño del canal de flujo y la coincidencia de parámetros:
Parámetros básicos de los tubos de cobre: Se seleccionaron tubos de cobre rojo (con una conductividad térmica de 401 W/(m·K), muy superior a la de las aleaciones de aluminio), con un diámetro exterior de 9.52 mm y un espesor de pared de 1.24 mm. El diámetro interior calculado es de 9.52 – 2 × 1.24 = 7.04 mm, y la sección transversal de un solo canal es de aproximadamente 38.9 mm². Seis grupos de tubos de cobre se incrustan en paralelo en las ranuras de la placa base, y los huecos se rellenan con adhesivo termoconductor de alta temperatura (con una conductividad térmica de 12 W/(m·K)) para eliminar la resistencia térmica de contacto.
Optimización de la disposición de los canales de flujo: Se adopta un diseño de entrada y salida paralelas: los extremos de entrada de los seis grupos de tubos de cobre están integrados mediante un colector (diámetro interior de 15 mm), al igual que los extremos de salida. Esto garantiza una distribución uniforme del refrigerante en los seis canales (el caudal de un solo canal es de aproximadamente 0.44 l/min), evitando así el flujo irregular causado por las diferencias en la longitud de los canales. Al mismo tiempo, los canales de flujo están dispuestos a lo largo de la placa base (177.8 mm) para maximizar el tiempo de contacto entre el refrigerante y la fuente de calor y mejorar la eficiencia del intercambio térmico.
2.3 Adaptación del refrigerante y el caudal
Las propiedades físicas y el caudal del refrigerante determinan directamente el coeficiente de transferencia de calor por convección, que debe coincidir con precisión con la estructura de seis canales:
Selección del refrigerante: Se utiliza una mezcla de 50 % de agua desionizada y 50 % de etilenglicol. A 25 °C, su viscosidad cinemática es de aproximadamente 1.0 × 10⁻⁶m²/s y su conductividad térmica es de aproximadamente 0.45 W/(m·K). Presenta resistencia a la corrosión (adaptándose a entornos de contacto cobre-aluminio), bajo punto de congelación (-35 °C) y alto punto de ebullición (108 °C). Puede funcionar de forma estable durante un largo periodo a una temperatura ambiente de 35 °C sin generar burbujas debido a la alta temperatura.
Análisis del caudal y régimen de flujo: Con un caudal total de 4 L/min (0.44 L/min para un solo canal) y combinado con el diámetro interior del tubo de cobre (7.04 mm), el caudal de refrigerante calculado en un solo canal es de aproximadamente 0.3 m/s, y el número de Reynolds Re ≈ (0.00704 m × 0.3 m/s)/(1.0 × 10⁻⁶ m²/s) = 2112. Aunque se encuentra en un estado de flujo de transición (flujo turbulento cuando 2300 < Re < 4000), el área total de intercambio de calor de los seis canales alcanza los 0.18 m² (0.03 m² para un solo canal). La diferencia en el régimen de flujo se puede compensar aumentando el área de intercambio de calor, de modo que el coeficiente de transferencia de calor convectivo se mantenga en 4500-5000 W/(m²·K), cumpliendo así el requisito de baja resistencia térmica.
3. Verificación del rendimiento de resistencia térmica y análisis de temperatura
3.1 Composición de la resistencia térmica y lógica de cálculo
La resistencia térmica total R_total de la placa de refrigeración líquida consta de tres componentes: resistencia térmica de contacto (R_contacto), resistencia térmica de conducción (R_conducción) y resistencia térmica de convección (R_convección). Su fórmula es la siguiente:
R_total = R_contacto + R_conducción + R_convección
• R_contact: La superficie superior de la placa base está unida a la fuente de calor con grasa de silicona conductora térmica (conductividad térmica 6 W/(m·K), espesor 0.1 mm) y el R_contact calculado es de aproximadamente 0.0017 ℃/W.
• R_conducción: Incluye la conducción de calor de la placa base (desde la fuente de calor hasta el tubo de cobre, aproximadamente 0.0023 ℃/W) y la conducción de calor de la pared del tubo de cobre (aproximadamente 0.0008 ℃/W), con una R_conducción total de aproximadamente 0.0031 ℃/W.
• R_convección: La resistencia de transferencia de calor por convección entre la pared interna del tubo de cobre y el refrigerante se calcula en función del estado de flujo de transición y el área total de intercambio de calor, con R_convección de aproximadamente 0.0082 ℃/W.
La resistencia térmica total de la superposición de los tres es de aproximadamente 0.013 ℃/W, lo que coincide totalmente con el objetivo de diseño.
3.2 Verificación y resultados de la simulación

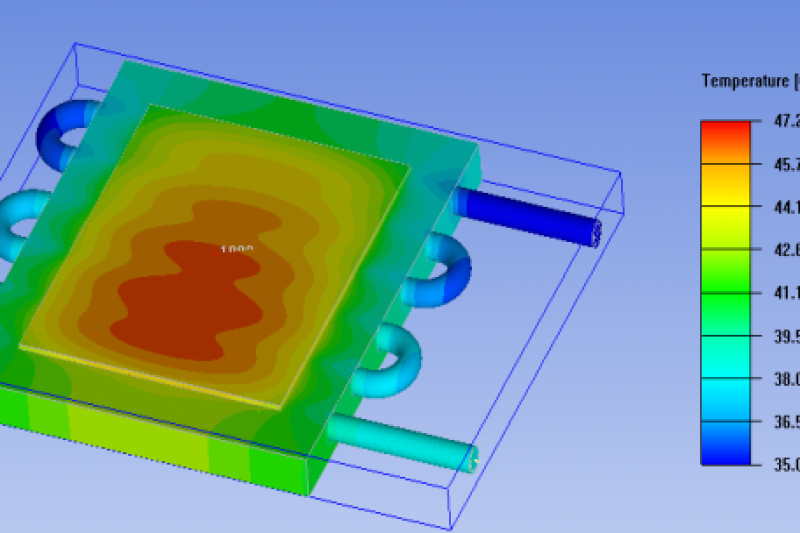

Se utiliza el software ANSYS Icepak para construir un modelo de simulación térmica 3D y se ingresan las siguientes condiciones de contorno:
• Fuente de calor: se aplica un flujo de calor uniforme de 1 kW a la superficie superior de la placa base (simulando la generación de calor de dispositivos de nivel de kilovatio).
• Entorno: Un entorno de convección natural a 35 ℃ (el coeficiente de transferencia de calor por radiación se establece en 0.01 W/(m²·K) y su impacto es insignificante).
• Refrigerante: La temperatura de entrada es de 35 ℃, el caudal total es de 4 L/min y los parámetros físicos coinciden con la mezcla de 50 % de agua y etilenglicol.
Los resultados de la simulación muestran que:
• Rendimiento de resistencia térmica: La resistencia térmica total de la placa de enfriamiento líquido es de 0.0128 ℃/W, ligeramente inferior al valor objetivo de 0.013 ℃/W, lo que cumple con los requisitos de diseño.
Distribución de temperatura: La temperatura máxima de la superficie superior de la placa base es de 35 °C + 1 kW × 0.0128 °C/W = 47.8 °C, y la temperatura mínima es de 45.5 °C. El rango de fluctuación de temperatura es de 2.3 °C, cercano al rango objetivo de 47 °C ± 2 °C (la temperatura máxima no supera los 49 °C), y no hay puntos calientes locales (diferencia de temperatura ≤ 3 °C).
Pérdida de presión: La pérdida de presión total de los seis canales es de 0.58 bar, compatible con bombas de refrigeración líquida industriales convencionales (presión nominal de 1-2 bar). No es necesario aumentar la potencia de la bomba, lo que evita un mayor consumo de energía.
3.3 Análisis de sensibilidad de los factores de influencia clave
• Espacio en el canal de flujo: Si hay un espacio de 0.05 mm entre el tubo de cobre y la ranura de la placa base (sin rellenar con adhesivo termoconductor), la resistencia térmica de contacto aumentará a 0.004 °C/W, la resistencia térmica total a 0.0151 °C/W y la temperatura superficial máxima a 49.1 °C. Por lo tanto, se requiere un procesamiento preciso (tolerancia de ranura controlada dentro de ±0.02 mm) y el relleno con adhesivo termoconductor para garantizar un ajuste perfecto.
Fluctuación del caudal: Cuando el caudal total disminuye a 3.5 L/min, el número de Reynolds de un solo canal disminuye a 1844, el coeficiente de transferencia de calor convectivo disminuye a 4000 W/(m²·K), la resistencia térmica total aumenta a 0.0145 ℃/W y la temperatura superficial máxima asciende a 49.5 ℃. Por lo tanto, el caudal debe mantenerse dentro del rango de 4 L/min ± 0.3 L/min.
Material de la placa base: Si se utiliza por error una aleación de aluminio de estado 6063-O (conductividad térmica de 190 W/(m·K), sin tratamiento de envejecimiento), la resistencia térmica conductiva aumentará a 0.0035 ℃/W y la resistencia térmica total a 0.0134 ℃/W. Aunque se acerca al objetivo, es propenso a deformarse debido a la tensión térmica durante el uso prolongado. Por lo tanto, el 6063-T5 es la mejor opción.
4. Conclusiones y perspectivas
La placa de refrigeración líquida con seis canales y tubos de cobre integrados, diseñada en este documento, combina una placa base de aleación de aluminio 177.8-T152 de 14 mm × 6063 mm × 5 mm con tubos de cobre rojo de 9.52 mm × 1.24 mm y un caudal de 4 l/min. Esta placa alcanza una resistencia térmica de 0.0128 °C/W y una temperatura superficial de 45.5-47.8 °C con una potencia de 1 kW y una temperatura ambiente de 35 °C. Cumple plenamente con los requisitos de diseño y es ideal para la disipación de calor de dispositivos de alta potencia de kilovatios.
Las futuras direcciones de optimización pueden centrarse en tres aspectos:
1. Actualización de la topología del canal de flujo: cambiar los canales de flujo paralelos a una estructura compuesta “serpentina + paralela” para aumentar aún más el tiempo de contacto entre el refrigerante y la fuente de calor, con el objetivo de reducir la resistencia térmica a menos de 0.01 ℃/W.
2. Diseño compuesto de material: Placa de níquel (espesor 30 μm) en la superficie superior de la placa base para mejorar la compatibilidad con la fuente de calor (evitando la corrosión por contacto aluminio-cobre) manteniendo al mismo tiempo la eficiencia de conducción del calor.
3. Mejora de la confiabilidad: Realice pruebas de ciclo de temperatura alta-baja de 2000 horas (-40 ℃ ~ 100 ℃) y pruebas de niebla salina de 1000 horas para verificar el impacto de la corrosión del tubo de cobre y la deformación de la placa base en la resistencia térmica durante el uso a largo plazo, asegurando que la vida útil del producto alcance más de 80,000 horas.
